Испытание релейной защиты на подстанции: зачем нужен трехфазный тестер и как снизить риск отказа РЗА
2026-06-01
В реальной эксплуатации подстанции релейная защита редко «падает» мгновенно. Чаще проблемы накапливаются: дрейф уставок, ошибки во вторичных цепях, несоответствие времени срабатывания после ремонта или модернизации. Поэтому испытание релейной защиты — это не формальная процедура, а инструмент предотвращения аварий и ложных отключений.
На практике служба РЗА обычно проводит проверку после ввода оборудования, периодические испытания по графику и внеочередные тесты после аварийных режимов. В каждом случае важны воспроизводимость сигнала, точность фазового сдвига и возможность сформировать реальные аварийные сценарии, а не только «идеальную синусоиду». Именно здесь нужен современный трехфазный тестер релейной защиты.

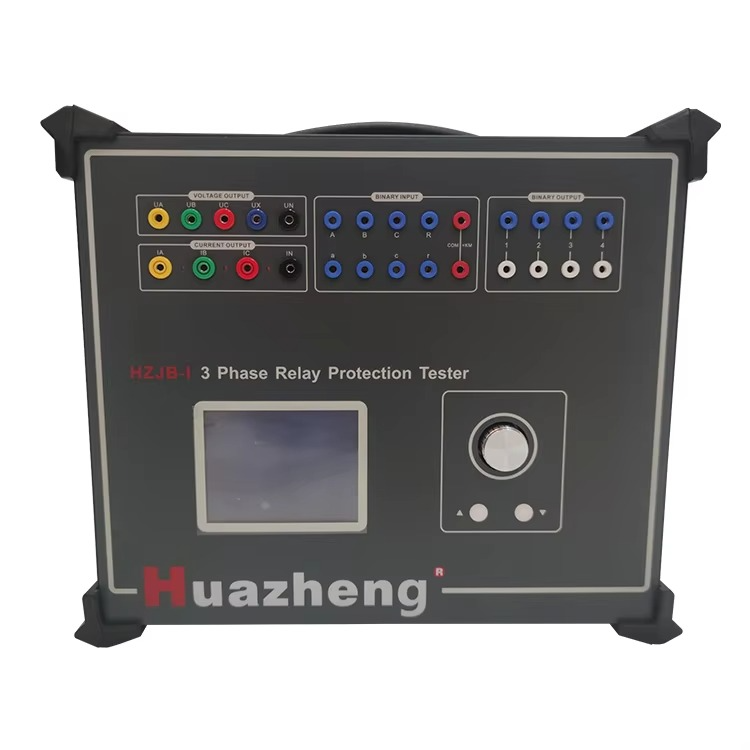

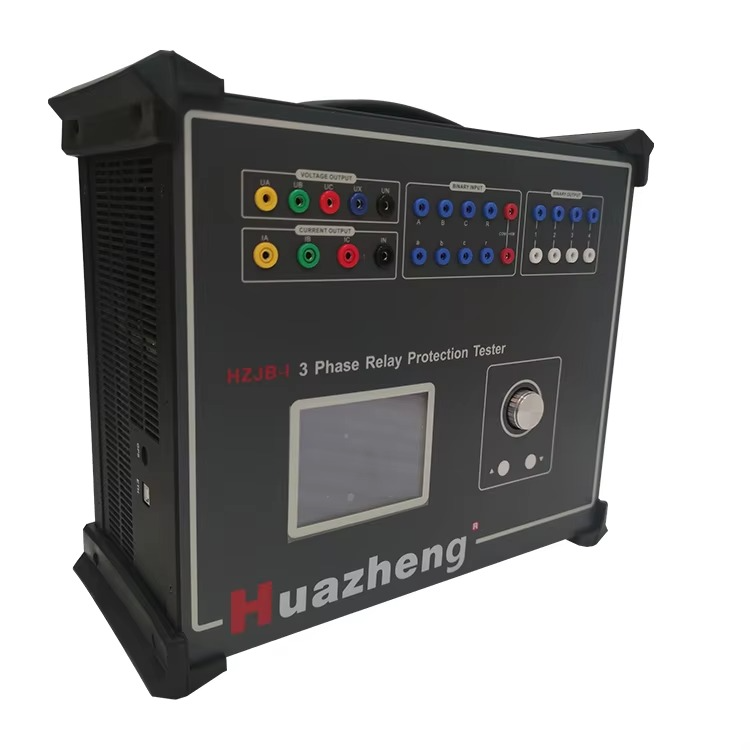

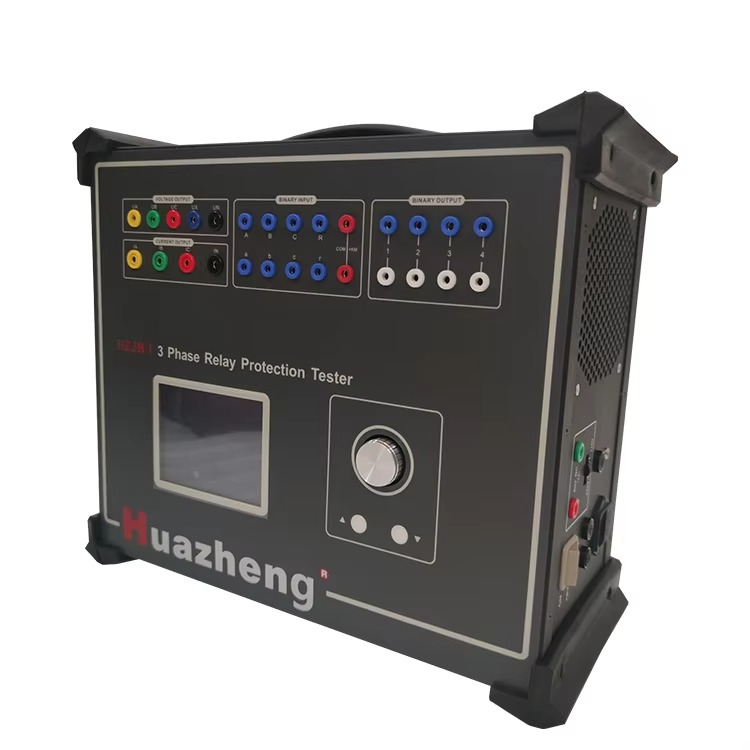

HZJB-I 3 Phase Relay Protection Tester строится как автономный испытательный комплекс: внутри промышленный компьютер с Windows, цветной 6.4" TFT-дисплей, встроенные клавиатура и трекбол. Это удобно для выездной наладки — не обязательно брать отдельный ноутбук, мышь и внешние контроллеры. При этом доступны USB, Ethernet 10/100 и последовательный интерфейс для обмена данными, архивирования протоколов и обновления ПО.
Выходная часть реализована на базе быстрого DSP и высокоточного D/A-преобразования, что позволяет формировать сложные сигналы: от DC и чистой синусоиды до квадратной формы, гармонических наложений и переходных аварийных процессов. Для проверки токовых, дистанционных, направленных и микропроцессорных защит это критично: реле должно видеть «живую» сеть, а не упрощенную модель.
Отдельное преимущество — линейные усилители тока и напряжения. Они обеспечивают чистый сигнал без лишних ВЧ-помех, а значит, результаты испытаний ближе к реальным условиям подстанции. Для безопасности предусмотрены защиты от перегрева, перегрузки, перенапряжения и короткого замыкания. При длительной работе на больших токах включается программное ограничение времени: оператор получает предупреждение, а силовая часть защищена от термического износа.
Если вам нужен не просто генератор сигналов, а полноценный комплекс для проверки РЗА на подстанции, HZJB-I закрывает ключевые задачи: точное моделирование режимов, удобный интерфейс, стабильная работа в поле и понятный протокол испытаний для службы эксплуатации.
