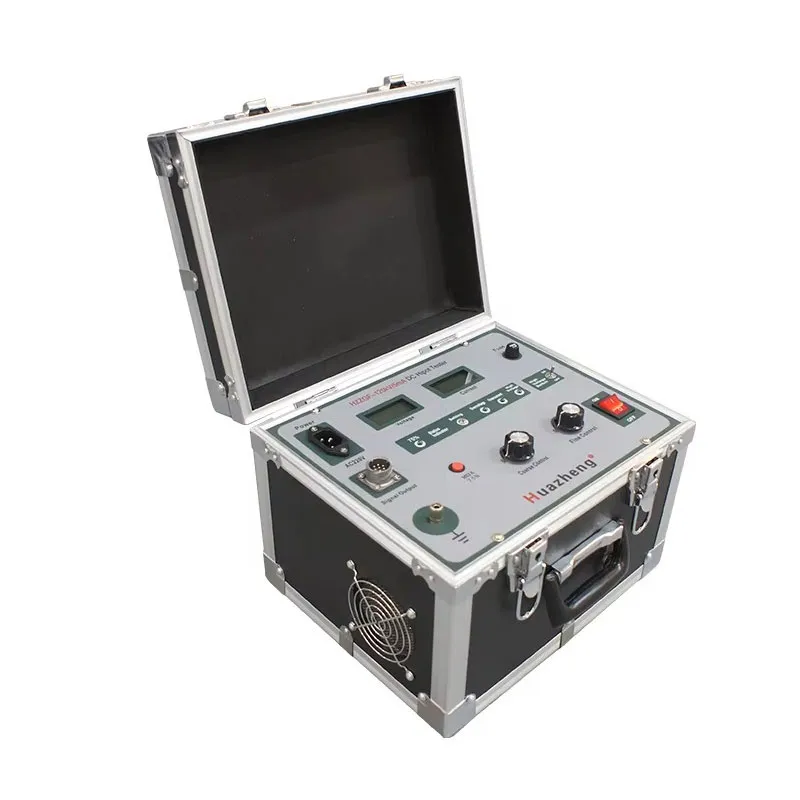

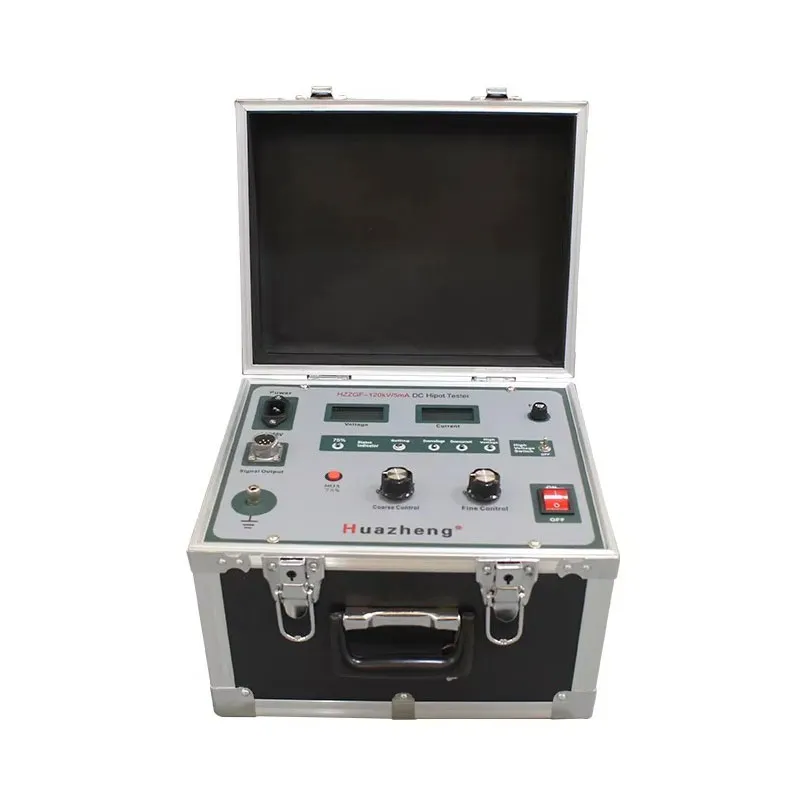

HZZGF Генератор постоянного высокого напряжения
Устройство для испытания постоянным напряжением высокой мощности применяет технологию высокочастотной широтно-импульсной модуляции (ШИМ) для осуществления замкнутого регулирования с высокой стабильностью высокого напряжения, малым коэффициентом пульсаций и быстрой надежной защитной схемой.
Описание
маркер
Обзор продукта
Устройство для испытания постоянным напряжением высокой мощности применяет технологию высокочастотной широтно-импульсной модуляции (ШИМ) для осуществления замкнутого регулирования с высокой стабильностью высокого напряжения, малым коэффициентом пульсаций и быстрой надежной защитной схемой. ЖК-экран с широким температурным диапазоном использует зеленую подсветку, что обеспечивает четкое отображение как при ярком свете, так и в темноте. Высоковольтные компоненты используют новый наполнительный материал DuPont, делая продукт более стабильным и надежным.
Основные функциональные характеристики
1.Устройство для испытания постоянным напряжением высокой мощности применяет технологию высокочастотной ШИМ для осуществления замкнутого регулирования с высокой стабильностью высокого напряжения, малым коэффициентом пульсаций и быстрой надежной защитной схемой. Генератор может выдерживать прямой разряд устройствами с большой емкостью. Имеет малые габариты и небольшой вес, удобен для использования на месте.
2.Полный диапазон линейного плавного регулирования напряжения, с точностью регулирования напряжения менее 0,1%; точность измерения напряжения составляет 0,5%, разрешение 0,1 кВ; точность измерения тока составляет 0,5%, минимальное разрешение: блок управления 1 мкА, ток ударной нагрузки 0,1 мкА.
3.Генератор использует источник питания переменного тока 220 В (AC220V±10%, 50 Гц±1%), коэффициент пульсаций составляет менее 0,5%, и может использоваться на месте в любых погодных условиях.
Модели изделий и технические параметры
| Напряжение (кВ)/мА Ток (мА) |
Блок управления | Высоковольтный блок | |||

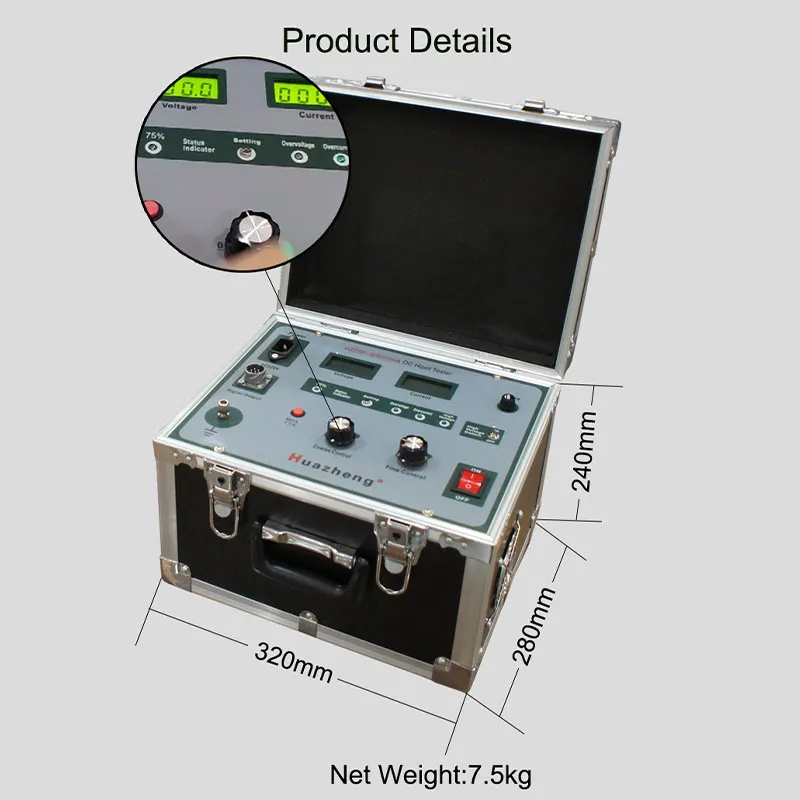

| Номинальное напряжение | Габариты (мм) | Вес
кг |
Габариты (мм) | Вес
кг |
|
| 60/2-5 | 60кВ | 310 * 250 * 230 | 5кг | 470 * 260 * 220 | 6кг |
| 80/2-5 | 80кВ | 310 * 250 * 230 | 6кг | 490*260*220 | 8кг |
| 100/2-5 | 100кВ | 310 * 250 * 230 | 6кг | 550*260*220 | 8кг |
| 100/10 | 100кВ | 310 * 250 * 230 | 7кг | 600 * 260 * 220 | 10кг |
| 120/2-5 | 120кВ | 310 * 250 * 230 | 7кг | 600 * 260 * 220 | 10кг |
| 200/2-5 | 200кВ | 310 * 250 * 230 | 8кг | 1000 * 280 * 270 | 12.9кг |
| 250/2-5 | 250кВ | 310*250*260 | 8кг | 1065*100*218 | 13.8кг |
| 300/2-5 | 300кВ | 310 * 250 * 270 | 9кг | 1300 * 280 * 270 | 17.3кг |
| Выходная полярность | Отрицательная полярность, безнапряженный пуск, линейное плавное регулирование | ||||
| Рабочее питание | 50 Гц AC220V±10% | ||||
| Погрешность напряжения | 0,5%±2, минимальное разрешение 0,1 кВ | ||||
| Погрешность тока | 0,5%±2, минимальное разрешение 0,1 мкА | ||||
| Коэффициент пульсаций | лучше 0,5% | ||||
| Стабильность напряжения | Случайные колебания, при изменении сети на 10%, колебания <=0,5% | ||||
| Режим работы | Периодический, менее 30 минут при номинальной нагрузке | ||||
| Условия работы | Температура: 0-40℃, влажность: менее 90% | ||||
| Условия хранения | Температура: -10℃～40℃, влажность: менее 90% | ||||
| Высота над уровнем моря | Ниже 3000 м | ||||

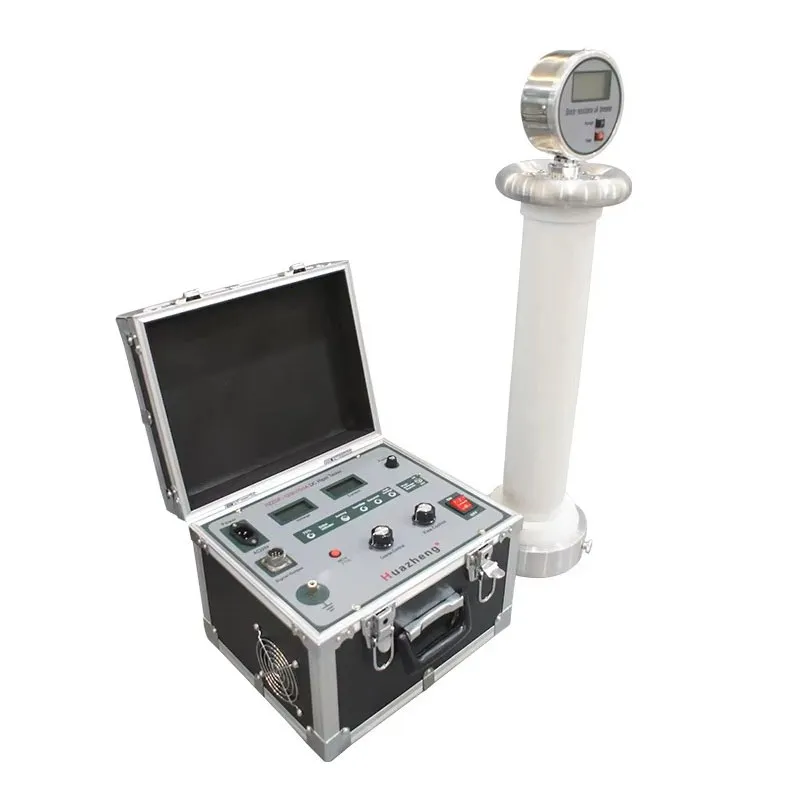

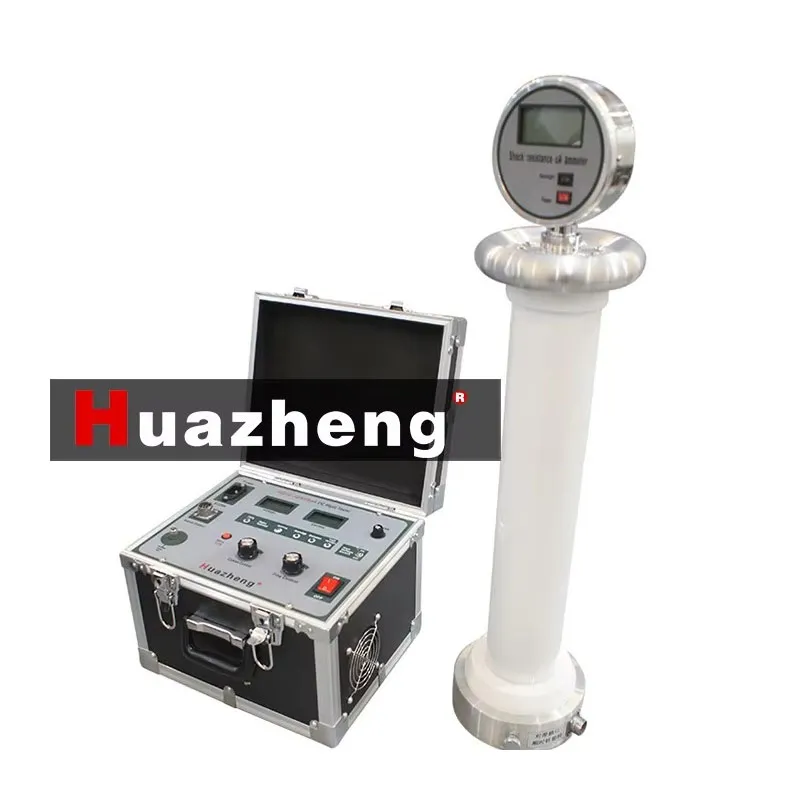

Габариты = диаметр градиентного экрана(R)цилиндр изоляции(r)общая высота(H)
