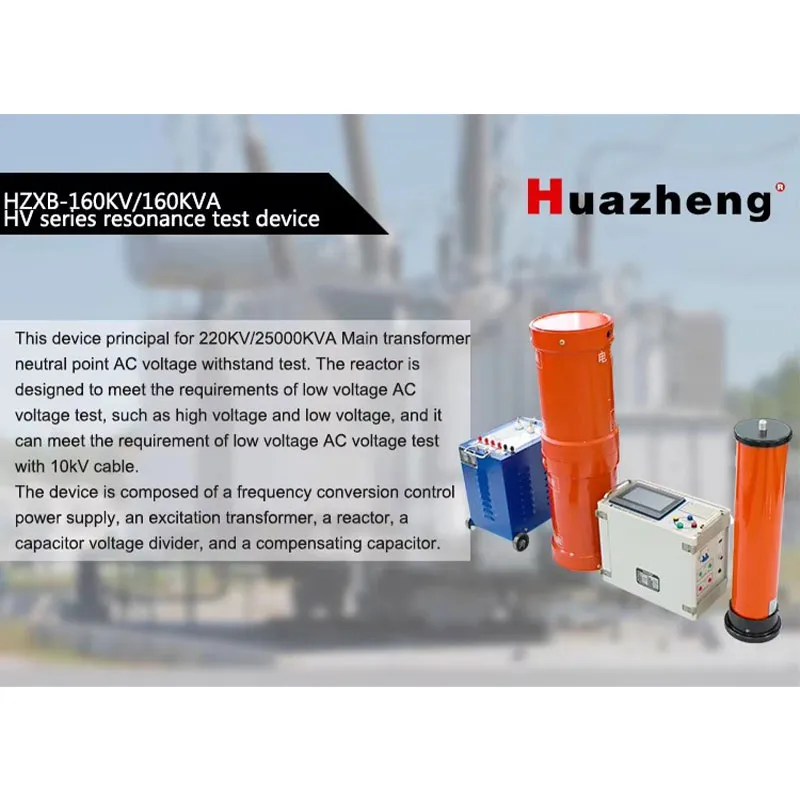

HZXB-160кВ 160кВА Установка последовательного резонанса
Данное устройство разработано в основном для испытаний на электрическую прочность изоляции переменным напряжением кабелей на 110 кВ и энергосистем на 220 кВ. Конструкция с раздельным изготовлением реакторов позволяет удовлетворить требованиям к испытаниям высоковольтного оборудования, условиям испытаний.
Описание
маркер
Комплект для испытания на электрическую прочность изоляции переменным напряжением с использованием последовательного резонанса на переменной частоте
Обзор продукта

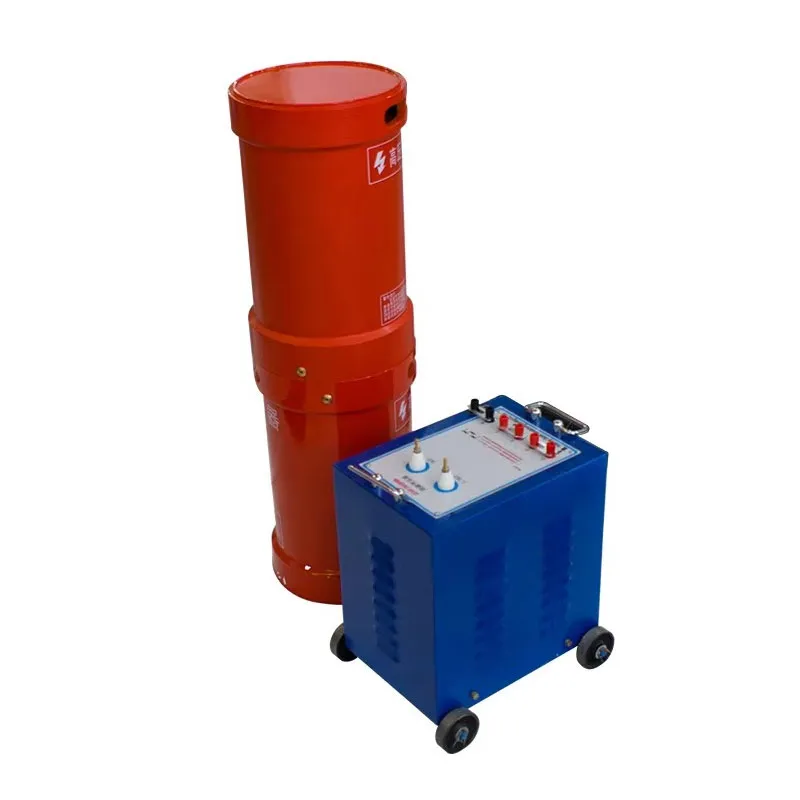

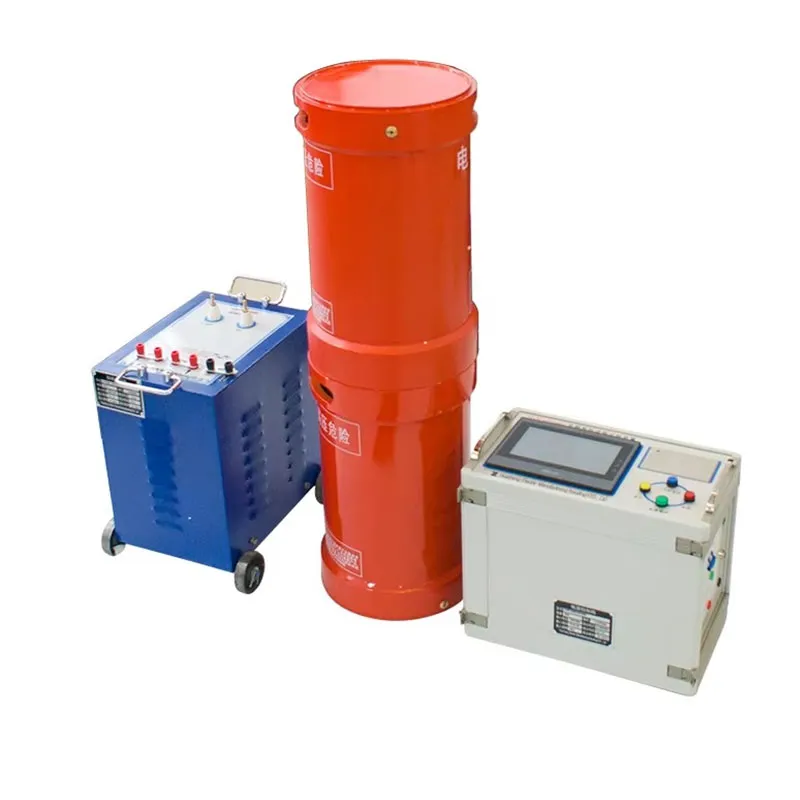

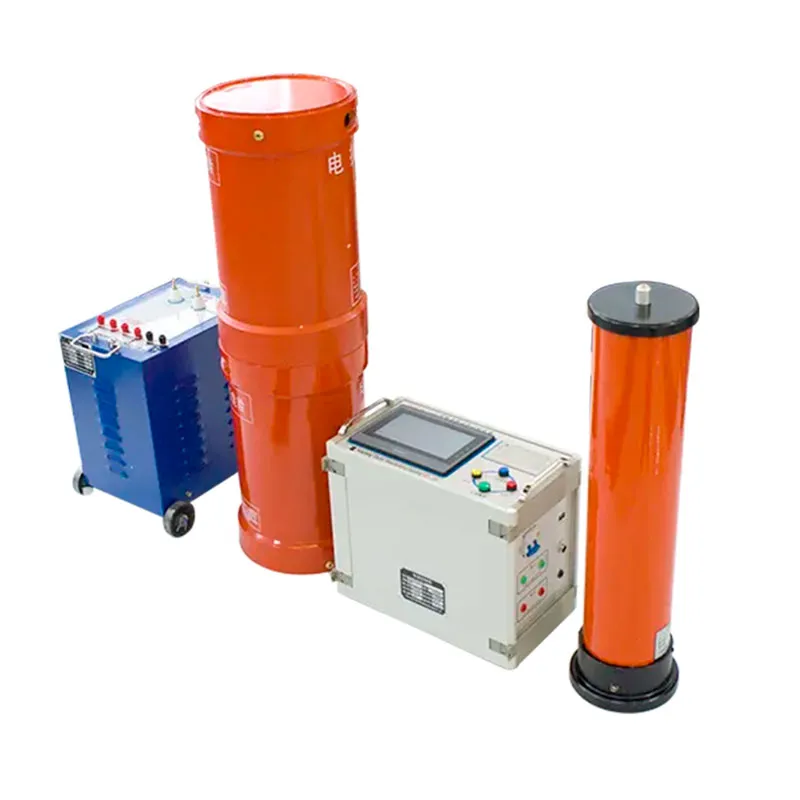

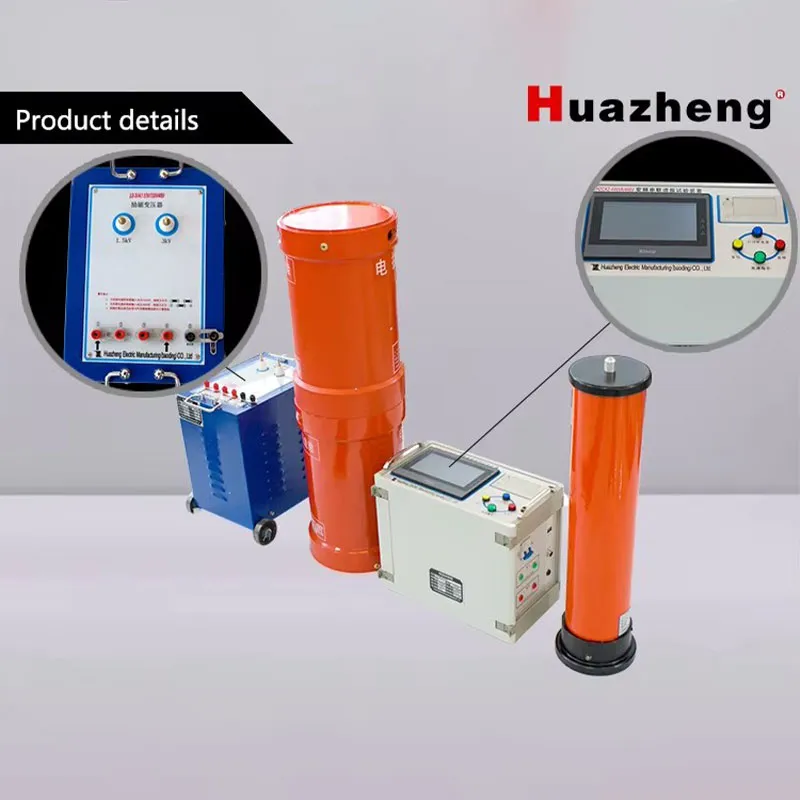

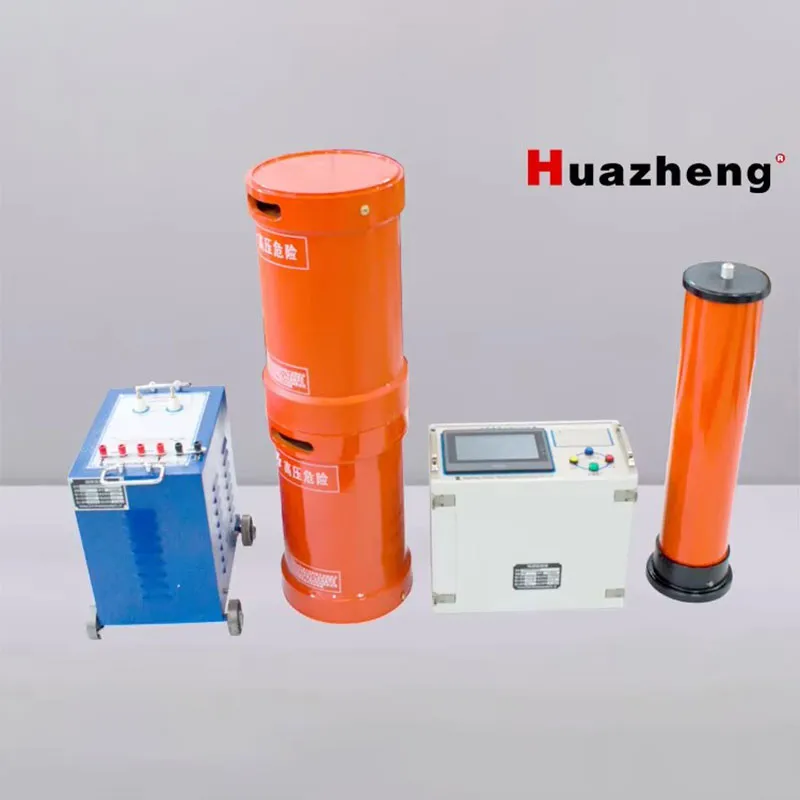

Данное устройство разработано в основном для испытаний на электрическую прочность изоляции переменным напряжением кабелей на 110 кВ и энергосистем на 220 кВ. Конструкция с раздельным изготовлением реакторов позволяет удовлетворить требованиям к испытаниям высоковольтного оборудования, условиям испытаний. Небольшой ток делает его идеальным для отделов городов, уездов, а также инженерных подразделений, занимающихся установкой, ремонтом и испытаниями высоковольтного электрооборудования и оборудования под давлением. Устройство в основном состоит из источника питания с регулируемой частотой, возбуждающего трансформатора, высоковольтных реакторов и емкостного делителя напряжения.
Объекты испытаний
1.Кабель до 10 кВ, сечением 400 мм² и ниже, длиной до 5 км, испытание на электрическую прочность изоляции переменным напряжением, максимальная емкость ≤2,105 мкФ, частота испытаний 30-300 Гц, максимальное испытательное напряжение 22 кВ.
2.Кабель до 35 кВ, сечением 300 мм² и ниже, длиной до 2 км, испытание на электрическую прочность изоляции переменным напряжением, максимальная емкость ≤0,389 мкФ, частота испытаний 30-300 Гц, максимальное испытательное напряжение 52 кВ.
3.Кабель до 110 кВ, сечением 630 мм² и ниже, длиной до 1 км, испытание на электрическую прочность изоляции переменным напряжением, максимальная емкость ≤0,201 мкФ, частота испытаний 30-300 Гц, максимальное испытательное напряжение 128 кВ.
4.Испытание на электрическую прочность изоляции переменным напряжением силовых трансформаторов, выключателей, трансформаторов тока, изоляторов, настенных шин, комбинаций высоковольтных выключателей (ГИС) на 110 кВ, 220 кВ, частота испытаний 45-65 Гц, максимальное испытательное напряжение 495 кВ
Например
Комплект для резонансных испытаний переменным напряжением 108 кВ/216 кВА.
Система включает следующее:
1.Возбуждающий трансформатор 12 кВА: 1 шт.

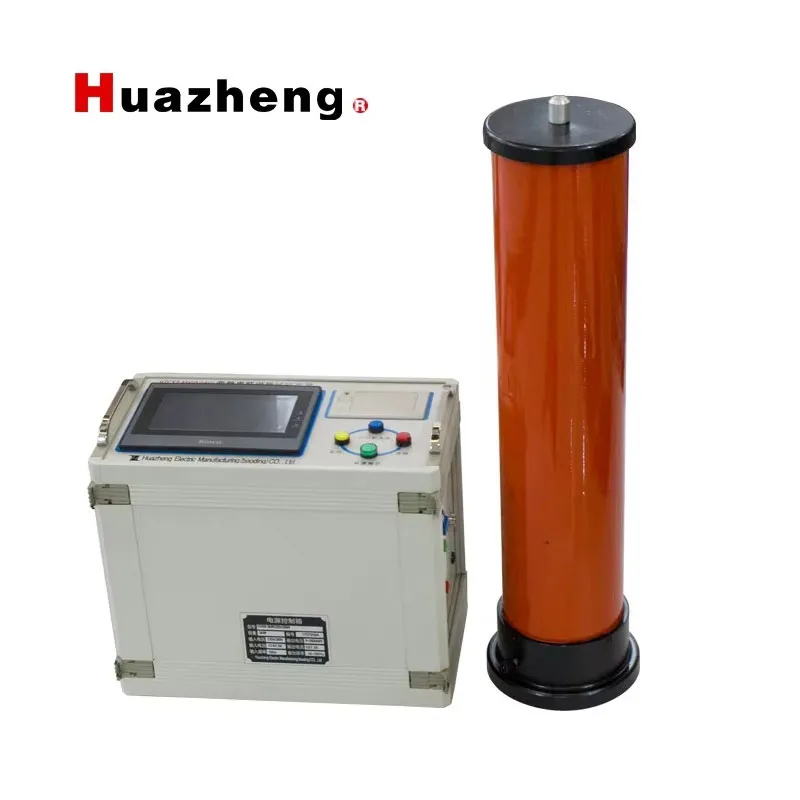

2.Делитель напряжения 120 кВ: 1 шт.

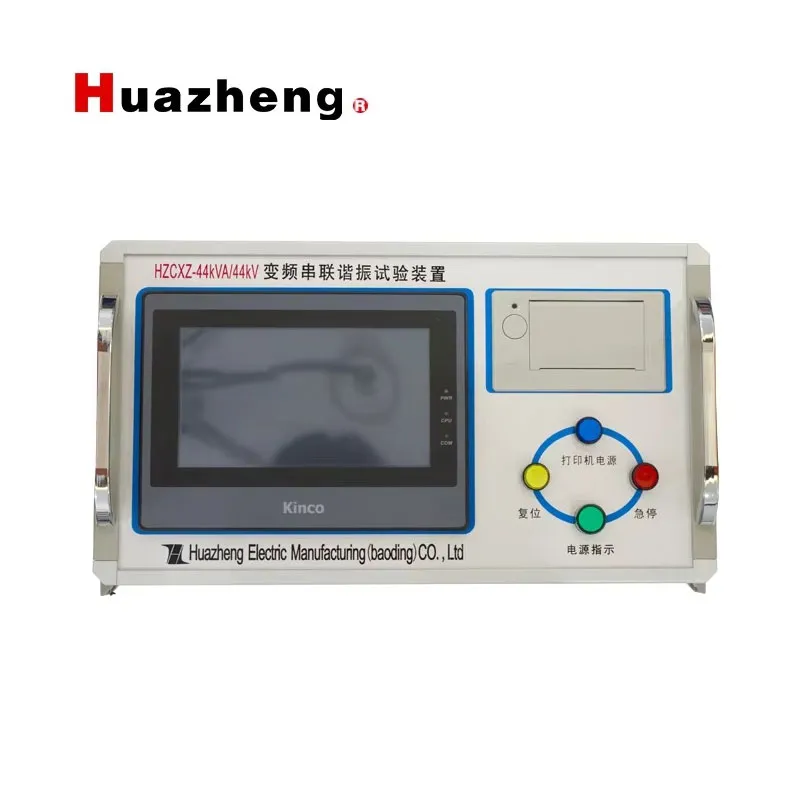

3.Источник питания с регулируемой частотой 12 кВт: 1 шт.

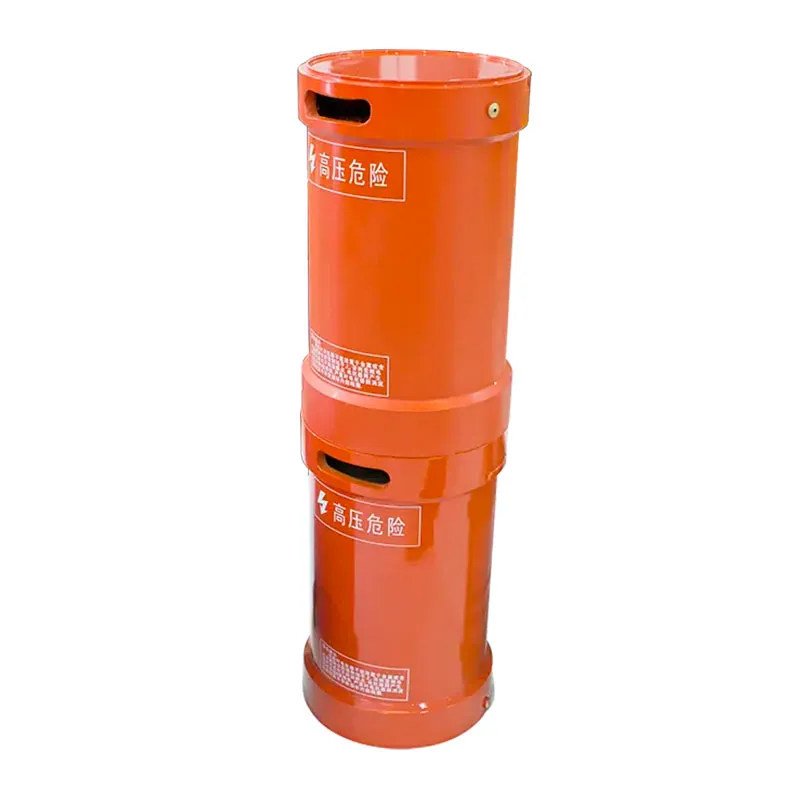

4.Высоковольтный реактор 54 кВА/27 кВ: 4 шт.
