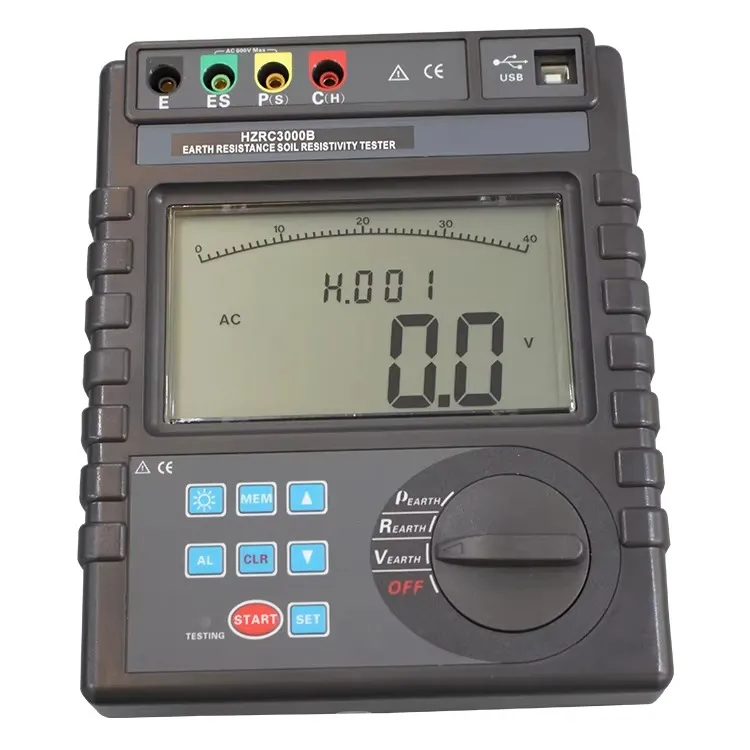

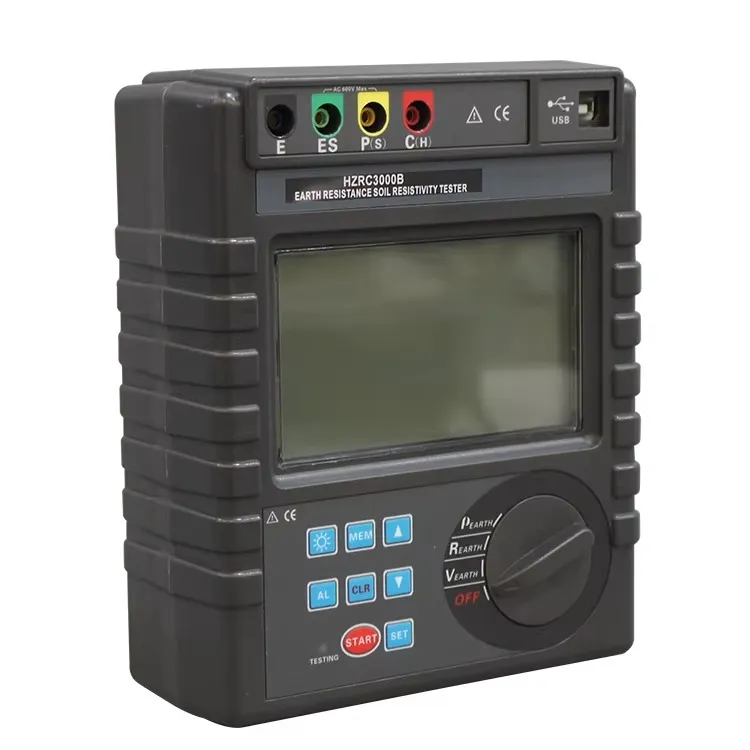

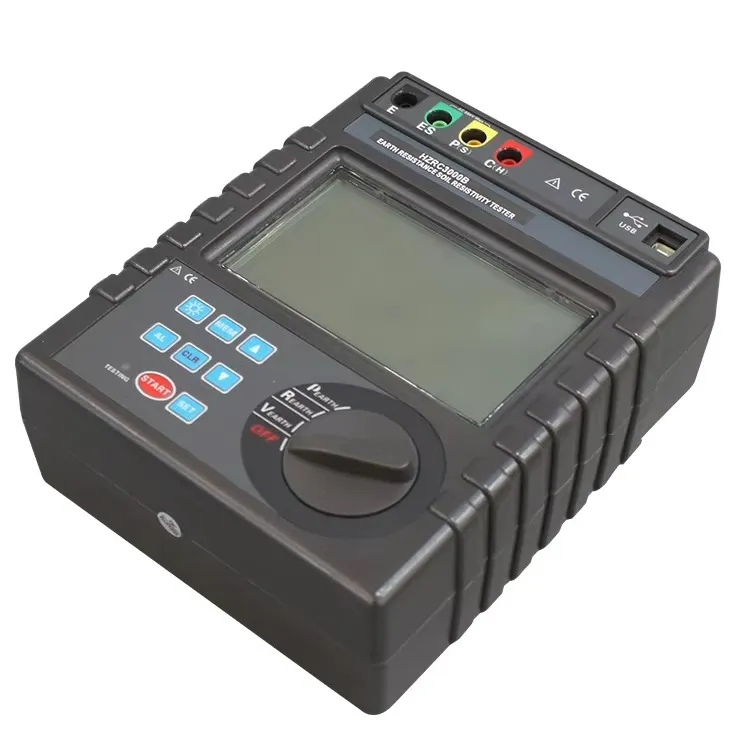

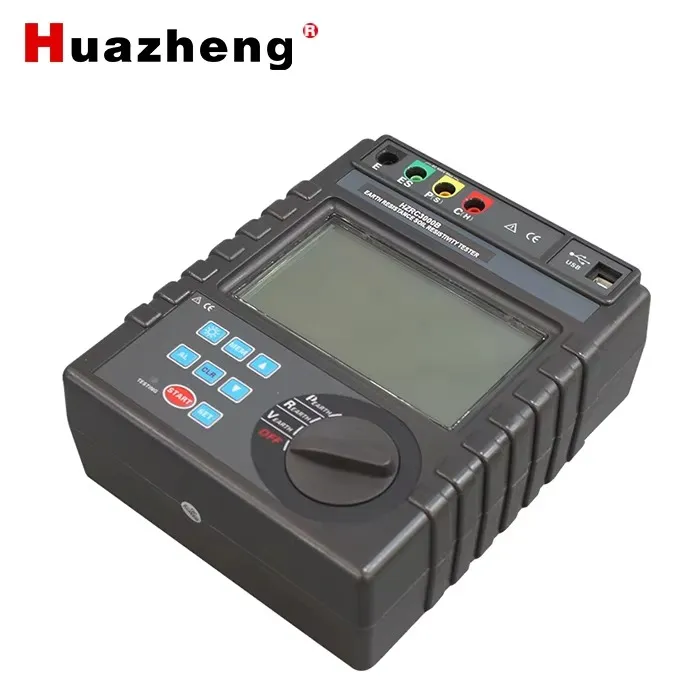

HZRC3000B Тестер сопротивления заземления и удельного сопротивления почвы
HZRC3000B — это многофункциональный прецизионный прибор, специально разработанный для измерения сопротивления заземления, удельного сопротивления почвы, а также напряжения заземления и переменного напряжения. Прибор объединяет в себе новейшие цифровые микропроцессорные технологии и классические методы измерения (4-полюсный, 3-полюсный и упрощенный 2-полюсный). Благодаря внедрению технологий FFT (быстрое преобразование Фурье) и AFC (автоматическая регулировка частоты), устройство обладает уникальной помехоустойчивостью и высокой повторяемостью результатов, что делает его незаменимым в энергетике, телекоммуникациях, метеорологии и нефтегазовой отрасли.
Описание
маркер
I. Функциональные особенности
-
Многофункциональность (4-в-1): Измерение сопротивления заземления ($R_e$), удельного сопротивления почвы ($\rho$), напряжения заземления ($U_{st}$) и напряжения переменного тока.
-
Высокая помехоустойчивость: Использование технологий FFT и AFC позволяет эффективно фильтровать гармоники и наведенные помехи на объекте, обеспечивая стабильность данных.
-
Интеллектуальный интерфейс: Большой ЖК-экран с голубой подсветкой и графической гистограммой для визуализации процесса измерения.
-
Управление данными: Память на 300 групп данных с возможностью передачи на ПК через USB для анализа, мониторинга в реальном времени и формирования профессиональных отчетов.
-
Надежная конструкция: Прибор поставляется в ударопрочном защитном кейсе с полным комплектом вспомогательных электродов и измерительных проводов.
II. Технические характеристики (Технические параметры)
| Параметр | Техническое значение |
| Методы измерения | 2/3/4-полюсный метод; метод Веннера (для почвы) |
| Диапазон сопротивления заземления | 0,00 Ом ～ 30,00 кОм |
| Диапазон удельного сопротивления почвы | 0,00 Ом·м ～ 9999 кОм·м |
| Диапазон напряжения заземления | AC 0,0 ～ 600 В |
| Точность измерения | ± 2% от показания ± 3 ед. мл. разряда (в основном диапазоне) |
| Частота тестирования | 128 Гц / 111 Гц / 105 Гц / 94 Гц (авто/ручной выбор) |
| Ток короткого замыкания | AC 20 мА макс. |
| Память и интерфейс | 300 групп данных / USB-интерфейс |
III. Основные методы применения
-
4-полюсный метод: Используется для измерения сопротивления заземления с исключением влияния сопротивления измерительных проводов и переходного сопротивления контактов.
-
Измерение удельного сопротивления почвы: Расстояние между электродами может быть установлено пользователем (от 1 до 100 метров), что позволяет проводить глубокие исследования грунта для проектирования заземляющих устройств.
-
Мониторинг напряжения: Перед тестом прибор автоматически проверяет наличие постороннего напряжения на электродах для предотвращения ошибок и повреждения устройства.
IV. Область применения
-
Энергетика: Проверка контуров заземления опор ЛЭП и подстанций.
-
Телекоммуникации: Обслуживание базовых станций и центров обработки данных.
-
Нефтегазовый сектор: Защита трубопроводов и резервуарных парков от статического электричества.
-
Строительство: Проектирование систем молниезащиты зданий.
V. Комплектация (Упаковочный лист)
-
Основной блок HZRC3000B — 1 шт.
-
Программное обеспечение на диске — 1 шт.
-
USB-кабель для связи с ПК — 1 шт.
-
Вспомогательные стержни-заземлители — 4 шт.
-
Комплект измерительных проводов (красный 20м, черный 20м, желтый 10м, зеленый 10м) — 1 компл.
-
Упрощенные провода для 2-полюсного метода — 1 компл.
-
Руководство пользователя и сертификат — 1 экз.
