Испытание на электрическую прочность высоковольтного электрооборудования является одним из важнейших пунктов, установленных в профилактических испытаниях изоляции.
Испытание на электрическую прочность можно разделить на испытание переменным напряжением и испытание постоянным напряжением.
Испытание на электрическую прочность высоковольтного электрооборудования является одним из важнейших пунктов, установленных в профилактических испытаниях изоляции.

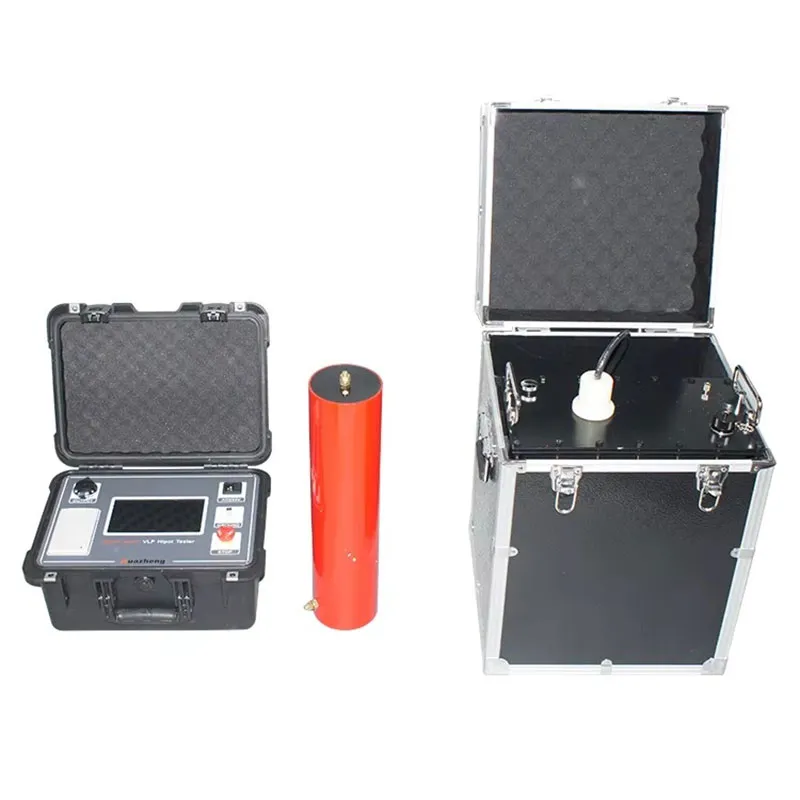

Испытание на электрическую прочность можно разделить на испытание переменным напряжением и испытание постоянным напряжением. Испытание переменным напряжением на электрическую прочность можно разделить на технологии испытаний на промышленной частоте, с преобразованием частоты и по технологии 0,1 Гц (сверхнизкой частоты), из которых технология 0,1 Гц (сверхнизкой частоты) является новейшей технологией, рекомендуемой действующей Международной электротехнической комиссией. Генератор сверхнизкой частоты и высокого напряжения нового поколения нашей компании является ключевым продуктом, самостоятельно разработанным с применением новейших американских технологий.
1.Номинальное выходное напряжение: см. таблицу 3
2.Выходная частота: 0,1 Гц, 0,05 Гц, 0,02 Гц, 0,01 Гц
3.Предельная емкость нагрузки: 0,1 Гц макс. 0,5 мкФ
0,05 Гц макс. 1,1 мкФ
0,02 Гц макс. 2,2 мкФ
0,01 Гц макс. 5,5 мкФ
4.Точность измерений: 3%
5.Погрешность положительного и отрицательного пиков напряжения: ≤3% ± 3 кВ
6.Коэффициент нелинейных искажений формы кривой напряжения: ≤5%
7.Условия использования: внутри помещений, на открытом воздухе; температура: -10℃ ~ +40℃; влажность: ≤85% отн. вл.
8.Плавкая вставка питания: см. таблицу 3
9.Питание: напряжение 220В ±5%, 50/60 Гц
Примечание: если используется переносной генератор для питания, требуется, чтобы выходное напряжение и частота генератора были стабильными (как правило, мощность более 3 кВт, частота 50 Гц, напряжение 220В ±5%)
10.Емкость испытуемого объекта не должна превышать максимальную номинальную емкость прибора, значение указано в таблице 3;
| Модель | Номинальное напряжение | Емкостная нагрузка | Источник питания Силовой предохранитель | Конструкция и вес изделия |
| 30/1.1 | 30кВ (Пиковое значение) |
0,1Гц,≤1,1мкФ | 10A | Контроллер: 4кг Повышающий трансформатор: 20кг |
| 0,05Гц,≤2,2мкФ | ||||
| 0,02Гц,≤4,4мкФ | ||||
| 0,01Гц,≤10мкФ | ||||
| 40/1.1 | 40кВ (Пиковое значение) |
0,1Гц,≤1,1мкФ | 10A | Контроллер: 4кг Повышающий трансформатор: 20кг |
| 0,05Гц,≤2,2мкФ | ||||
| 0,02Гц,≤4,4мкФ | ||||
| 0,01Гц,≤10мкФ | ||||
| 50/1.1 | 50кВ (Пиковое значение) |
0,1Гц,≤1,1мкФ | 15A | Контроллер: 4кг Повышающий трансформатор: 40кг |
| 0,05Гц,≤2,2мкФ | ||||
| 0,02Гц,≤4,4мкФ | ||||
| 0,01Гц,≤10мкФ | ||||
| 60/1.1 | 60кВ (Пиковое значение) |
0,1Гц,≤0,5мкФ | 15A | Контроллер: 4кг Повышающий трансформатор: 50кг |
| 0,05Гц,≤1,1мкФ | ||||
| 0,02Гц,≤2,2мкФ | ||||
| 0,01Гц,≤5,5мкФ | ||||
| 80/1.1 | 80кВ (Пиковое значение) |
0,1Гц,≤0,5мкФ | 15A | Контроллер: 4кг Повышающий трансформатор: 50кг |
| 0,05Гц,≤1,1мкФ | ||||
| 0,02Гц,≤2,2мкФ | ||||
| 0,01Гц,≤5,5мкФ | ||||
| 90/1.1 | 90кВ (Пиковое значение) |
0,1Гц,≤0,5мкФ | 15A | Контроллер: 4кг Повышающий трансформатор: 55кг |
| 0,05Гц,≤1,1мкФ | ||||
| 0,02Гц,≤2,2мкФ | ||||
| 0,01Гц,≤5,5мкФ |
