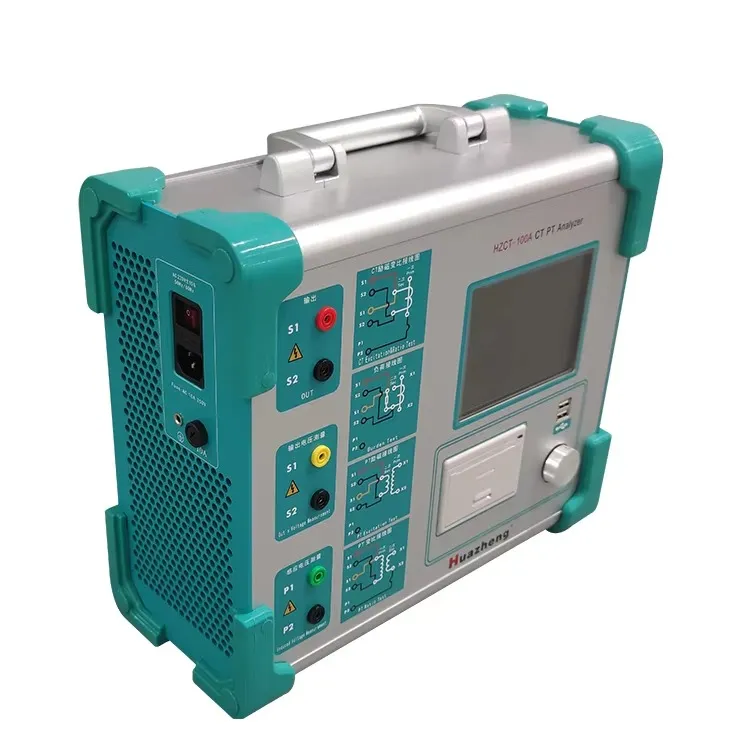

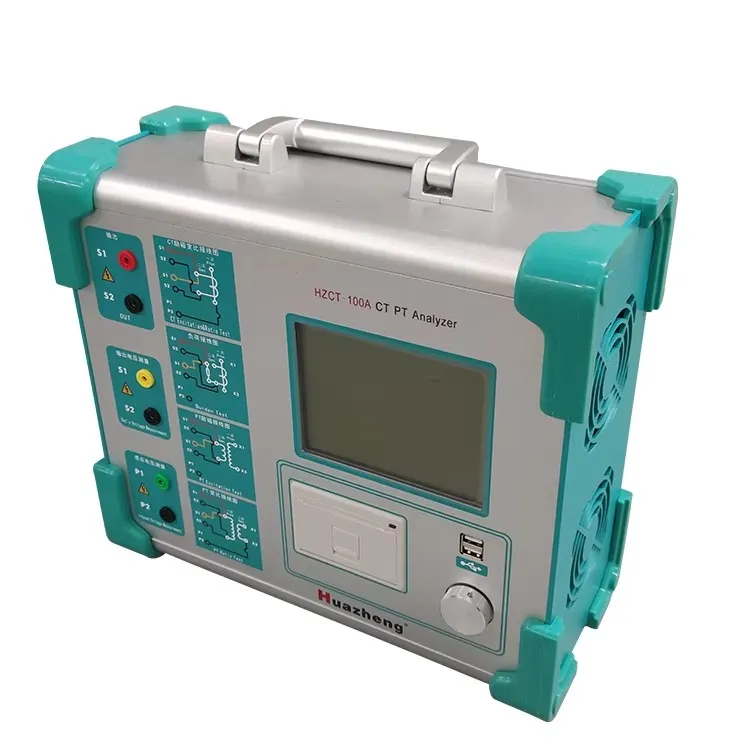

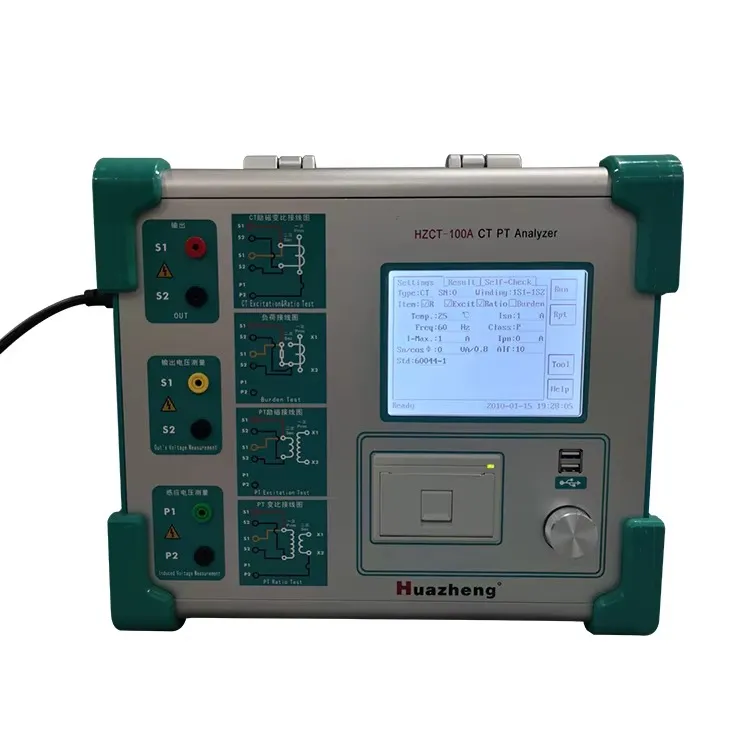

HZCT-100A Универсальный анализатор трансформаторов тока и напряжения (CT/PT)
HZCT-100A — это многофункциональный интеллектуальный прибор, предназначенный для комплексных испытаний и верификации характеристик трансформаторов тока (CT) и электромагнитных трансформаторов напряжения (PT). Устройство позволяет проводить измерения коэффициента трансформации, погрешности (фазовой и амплитудной), снимать вольтамперные характеристики (ВАХ), а также измерять сопротивление вторичных обмоток и параметры нагрузки. Благодаря компактному исполнению и весу менее 7 кг, прибор является идеальным решением как для заводских лабораторий, так и для полевых испытаний на подстанциях.
Описание
маркер
I. Основные технические параметры
| Параметр | Технические характеристики и значения |
| Объекты испытаний |
Трансформаторы тока (CT), электромагнитные трансформаторы напряжения (PT) |
| Выходные параметры |
0 ～ 180 В (ср. кв.), 12 А (ср. кв.), 36 А (пиковый) |
| Точность измерения напряжения |
± 0,1% |
| Диапазон измер. коэфф. трансформации (CT) |
1 ～ 40000 |
| Точность коэфф. трансформации (CT) |
± 0,1% |
| Диапазон измер. коэфф. трансформации (PT) |
1 ～ 40000 |
| Точность коэфф. трансформации (PT) |
± 0,1% |
| Точность измерения фазового угла |
± 2 мин |
| Разрешение по фазе |
0,5 мин |
| Измерение сопротивления втор. обмотки |
0 ～ 300 Ом (Точность: 0,2% ± 2 мОм) |
| Измерение нагрузки переменного тока |
0 ～ 1000 ВА (Точность: 0,2% ± 0,02 ВА) |
II. Условия эксплуатации и физические характеристики
-
Напряжение питания: AC 110 В – 250 В, 50/60 Гц.
-
Рабочая среда: Температура от -10°C до 50°C, влажность ≤ 90%.
-
Габариты: 340 мм × 300 мм × 140 мм.
-
Вес: менее 7 кг.
III. Функциональные возможности
-
Высокая точность: Прибор обеспечивает прецизионные измерения с погрешностью не более 0,1% для основных параметров трансформаторов.
-
Универсальность: Поддержка широкого спектра испытаний для различных типов электромагнитных ТТ и ТН.
-
Автоматизация: Устройство самостоятельно выполняет циклы тестирования, обработку данных и расчет результатов в соответствии с заданными параметрами.
-
Компактность: Малый вес и портативный дизайн облегчают транспортировку и эксплуатацию в условиях действующих электроустановок.
