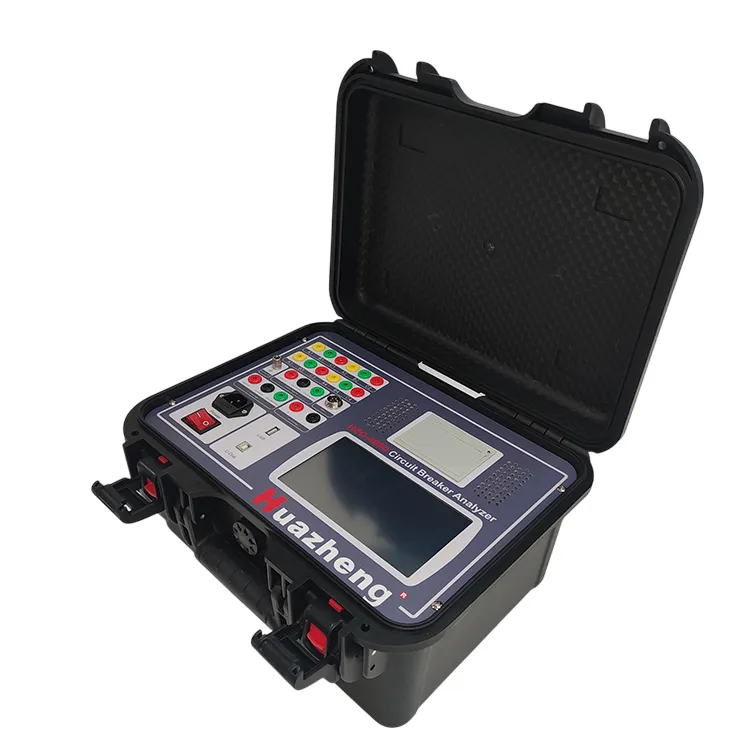

HZC-4080 Анализатор характеристик высоковольтных выключателей
HZC-4080 — это прецизионный измерительный прибор, предназначенный для испытания механических характеристик различных типов высоковольтных выключателей (элегазовых SF6, вакуумных, масляных и КРУЭ/GIS). Устройство позволяет с высокой точностью измерять время срабатывания, скорость, ход и дребезг контактов, обеспечивая надежные данные для монтажа, пусконаладки и технического обслуживания электрооборудования.
Описание
маркер
I. Функциональные возможности
-
Измерение временных параметров: Определение собственного времени размыкания и замыкания для 12 контактов, а также разновременности срабатывания (синхронности) внутри фазы и между фазами.
-
Испытание на циклы АПВ (Автоматическое повторное включение): Фиксация временных интервалов для процессов «О-В», «В-О» и «О-В-О» (включая время «золотого короткого замыкания» и время без тока).
-
Анализ дребезга (Bounce): Измерение времени дребезга при замыкании, количества скачков, процесса дребезга и отображение соответствующей осциллограммы.
-
Скорость и ход: Измерение скорости в момент смыкания/размыкания, максимальной скорости и построение характеристической кривой «время–ход».
-
Графический анализ: Отображение волновых форм состояния контактов в реальном времени для визуальной диагностики работы механизма.
II. Технические характеристики
| Параметр | Техническое значение |
| Количество каналов | 12 металлических контактов |
| Диапазон измерения времени | 0,1 мс ～ 999,9 мс |
| Точность измерения времени | ± (0,1% показания + 2 знака) |
| Диапазон измерения скорости | 0 ～ 20,0 м/с |
| Диапазон измерения хода | Зависит от датчика (0–50мм, 0–300мм, 0–600мм) |
| Питание | AC 220 В ± 10%, 50 Гц |
| Встроенный источник DC | DC 30 В ～ 250 В / 20 А (регулируемый) |
III. Основные преимущества
-
Исключительная помехоустойчивость: Прибор способен проводить точные измерения в непосредственной близости от шин подстанций 500 кВ, находящихся под напряжением.
-
Универсальные датчики: Комплектуется линейными, поворотными и универсальными датчиками скорости, которые отличаются предельной простотой установки.
-
Автоматизация: Однократное срабатывание выключателя позволяет мгновенно получить полный набор данных механических характеристик и соответствующие спектры волновых форм.
-
Совместимость: Подходит для всех моделей отечественных и зарубежных выключателей (SF6, вакуумных, масляных).
IV. Терминология (Определения)
-
Время размыкания (замыкания): Время от момента подачи питания на катушку управления до момента расхождения (соприкосновения) контактов.
-
Разновременность (В течение того же периода): Максимальная разница во времени срабатывания между контактами одной фазы или между разными фазами.
-
Средняя скорость: Средняя скорость движения контактов на участке 80% от общего хода (за исключением первых и последних 10% пути).
V. Область применения
Прибор является стандартным оборудованием для эксплуатационных служб энергосетей, заводов-изготовителей высоковольтной аппаратуры и научно-исследовательских институтов электроэнергетики.
