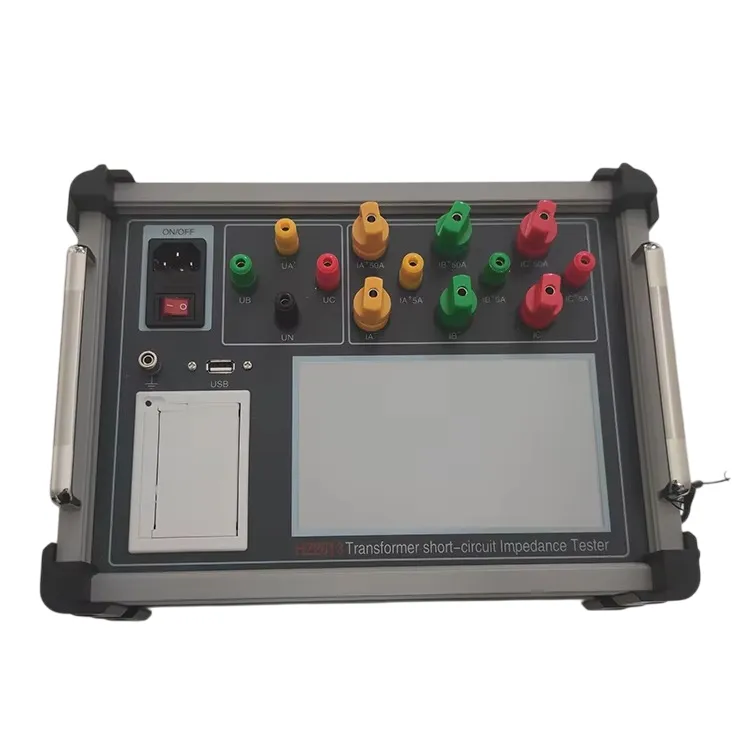

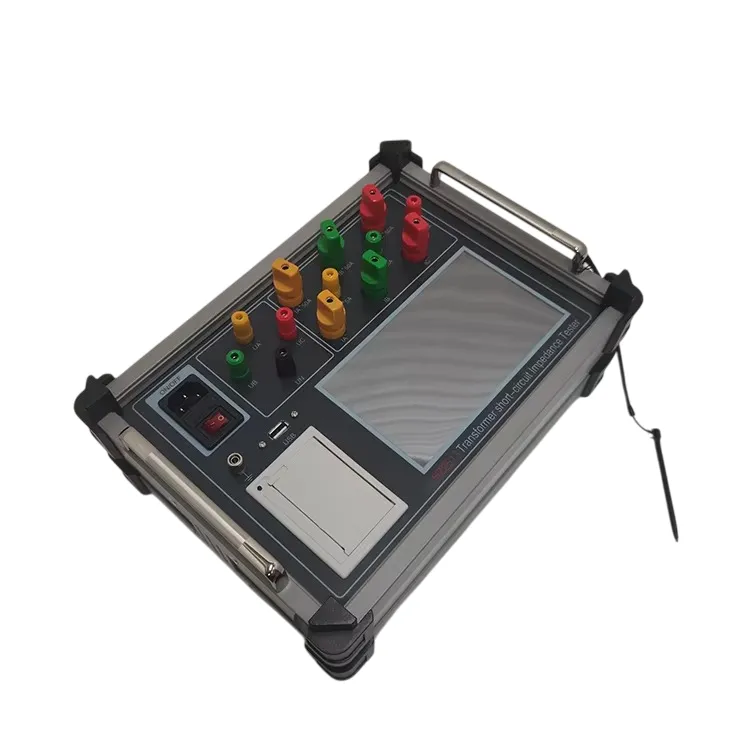

HZ2613 Измеритель сопротивления короткого замыкания трансформаторов
HZ2613 — это многофункциональный прецизионный прибор, предназначенный для измерения сопротивления короткого замыкания (Zk), а также параметров холостого хода и потерь под нагрузкой силовых трансформаторов. Устройство оснащено 7-дюймовым цветным сенсорным экраном и позволяет проводить комплексный анализ состояния активной части трансформатора. Прибор не только фиксирует основные электрические параметры (напряжение, ток, мощность), но и выполняет гармонический анализ, что позволяет выявлять скрытые дефекты и деформации обмоток на ранних стадиях.
Описание
маркер
I. Основные функции и особенности
-
Визуализация данных: 7-дюймовый ЖК-дисплей отображает напряжение, ток, угол сдвига фаз, мощность и векторные диаграммы на одном экране в режиме реального времени.
-
Гармонический анализ: Измерение содержания гармоник с 1-й по 32-ю для тока и напряжения, отображение гистограмм и осциллограмм сигналов.
-
Автоматическая запись характеристик: Возможность построения кривых характеристик холостого хода при различных значениях напряжения и тока для глубокого анализа состояния магнитопровода.
-
Интеллектуальное управление данными: Поддержка базы данных DBF, возможность хранения и просмотра записей, а также экспорт данных в формате Excel через USB-интерфейс для дальнейшего документирования.
-
Высокая точность: Использование передовых алгоритмов обработки сигналов обеспечивает стабильность измерений даже при низком коэффициенте мощности.
II. Технические характеристики
| Параметр | Технические значения и описание |
| Диапазон измерения напряжения | 0 ～ 500 В (фазное), 0 ～ 800 В (линейное) |
| Диапазон измерения тока | 0,1 А ～ 50 А (поддержка внешних ТТ для расширения диапазона) |
| Точность измерения (Класс) | 0,2% (cosφ 1,0–0,2) / 1,0% (cosφ 0,2–0,01) |
| Электропитание | AC 220 В ± 15% |
| Дисплей | 7-дюймовый цветной сенсорный экран |
| Память | Встроенная 128 МБ (поддержка расширения до 4 ГБ) |
| Рабочая температура | -10°C ～ 40°C |
| Габариты | 320 мм × 230 мм × 140 мм |
III. Измеряемые параметры
-
Для режима короткого замыкания: Сопротивление (Zk), реактивное сопротивление, активное сопротивление, процентное значение напряжения короткого замыкания.
-
Для режима холостого хода: Ток холостого хода, потери холостого хода, коэффициент гармоник.
-
Вспомогательные данные: Векторные диаграммы, спектр гармоник, осциллограммы тока и напряжения.
IV. Условия эксплуатации и надежность
Прибор выполнен в компактном и легком корпусе, что делает его удобным для оперативных выездов. Встроенные часы реального времени и энергонезависимая память позволяют сохранять точное время проведения каждого испытания. Устройство полностью соответствует международным стандартам безопасности при проведении высоковольтных испытаний.
