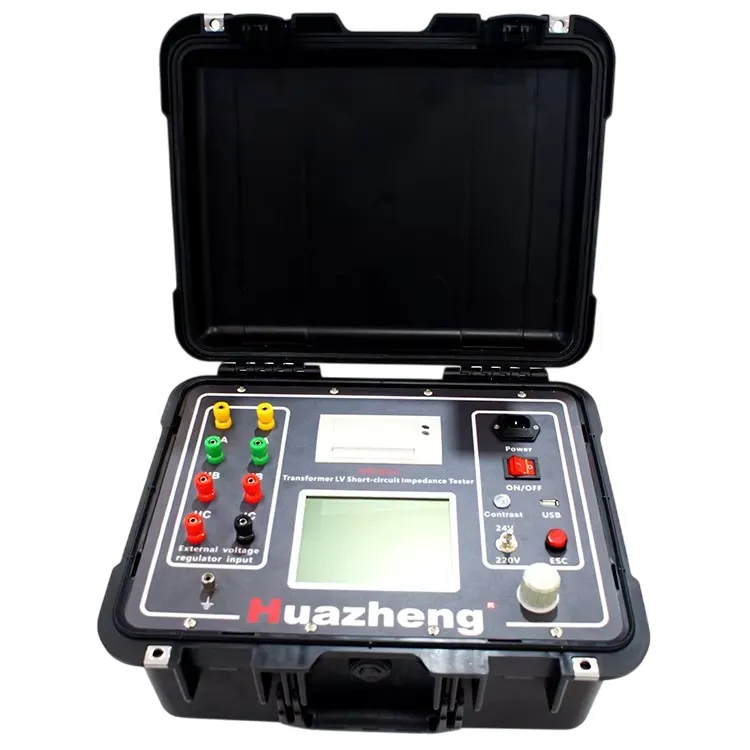

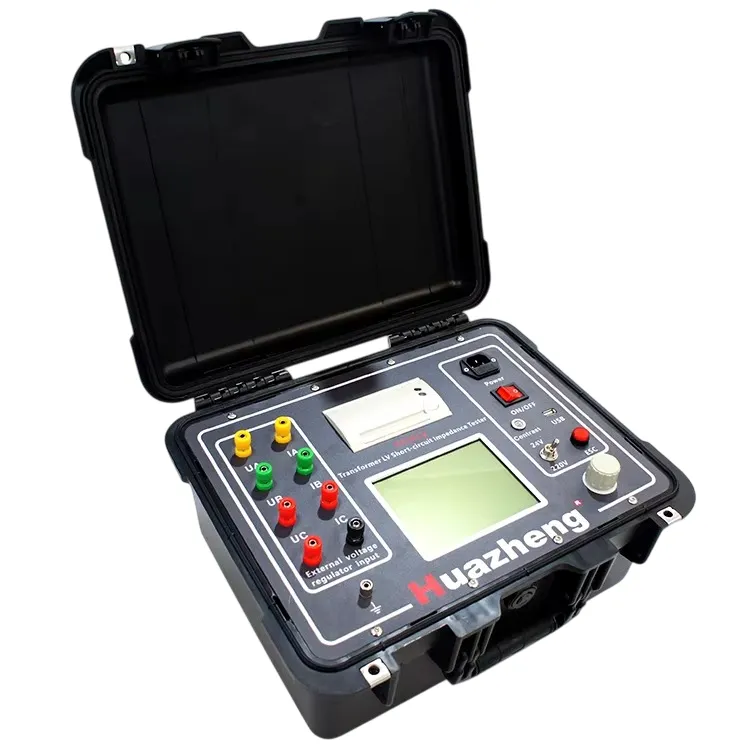

HZ2612 Измеритель сопротивления короткого замыкания трансформаторов
HZ2612 — это современный прецизионный прибор, специально разработанный для измерения сопротивления короткого замыкания (Zk) силовых трансформаторов в полевых и лабораторных условиях. Определение этого параметра является критически важным для оценки механической стабильности обмоток. Под воздействием токов короткого замыкания обмотки могут деформироваться, что приводит к изменению их индуктивного сопротивления. HZ2612 позволяет с высокой точностью зафиксировать эти изменения без разборки трансформатора, обеспечивая надежную диагностику состояния активной части оборудования.
Описание
маркер
I. Функциональные особенности
-
Высокая точность и стабильность: Использование 16-битных АЦП и технологии цифровой обработки сигналов гарантирует достоверность данных даже при низких значениях измеряемого напряжения.
-
Комплексные измерения: Прибор одновременно измеряет напряжение, ток, активную мощность и частоту, автоматически рассчитывая процентное значение сопротивления короткого замыкания.
-
Удобство и безопасность: Питание от стандартной сети 220 В. Процесс тестирования автоматизирован, что минимизирует влияние человеческого фактора.
-
Хранение и печать данных: Встроенная память для сохранения результатов испытаний и встроенный термопринтер для мгновенного получения протокола измерений.
-
Портативность: Легкий вес и компактный корпус, защищенный от вибраций, делают прибор оптимальным для выездных работ на подстанциях.
II. Технические характеристики
| Параметр | Технические значения и описание |
| Диапазон измерения напряжения | 15 В ～ 400 В |
| Точность измерения напряжения | ± (0,2% + 2 ед. мл. р.) |
| Диапазон измерения тока | 0,1 А ～ 20 А |
| Точность измерения тока | ± (0,2% + 2 ед. мл. р.) |
| Точность измерения частоты | Класс 0,1 |
| Электропитание | AC 220 В ± 15%, 50 Гц |
| Рабочая температура | -10°C ～ 45°C |
| Влажность среды | < 90% RH (без образования росы) |
| Габариты | 407 мм (Д) × 340 мм (Ш) × 192 мм (В) |
| Вес устройства | 9,8 кг |
III. Комплектация (Упаковочный лист)
-
Измеритель сопротивления короткого замыкания HZ2612 — 1 шт.
-
Комплект специализированных измерительных проводов — 3 шт.
-
Провод заземления — 1 шт.
-
Перемычки (медные шины) — 1 шт.
-
Термобумага для принтера — 2 рулона.
-
Кабель питания — 1 шт.
-
Руководство по эксплуатации и паспорт — 1 экз.
-
Сертификат калибровки — 1 экз.
IV. Принцип применения
Испытание проводится путем подачи напряжения на одну сторону обмотки при закороченной другой стороне. Полученные данные сравниваются с заводскими протоколами (паспортными данными). Отклонение значения сопротивления короткого замыкания более чем на 2% может свидетельствовать о серьезных механических повреждениях или деформации обмоток трансформатора.
связаться с нами
Сопутствующие популярные продукты
HZYN-1301 Измеритель кинематической вязкости
Данный тестер специально разработан и изготовлен в соответствии с национальным стандартом «GB265 – 88 Определение кинематической вязкости нефтепродуктов». Он пригоден для определения кинематической вязкости жидких нефтепродуктов. Данный аппарат обладает функцией замера времени движения испытуемого образца и может вычислять конечный результат кинематической вязкости.
HZ-662 Автоматический определитель перегонки нефтепродуктов
Данный прибор используется для определения интервала перегонки нефтепродуктов в соответствии с методом испытаний GB/T 6536, соответствует стандартам ASTM D86 и IP123. Прибор автоматически управляет процессом нагрева и скоростью перегонки, а также регистрирует и распечатывает все данные записей.
HZ-2009 Анализатор динамических характеристик выключателя
Возможности: прибор может тестировать вакуумные выключатели, элегазовые выключатели, масляные выключатели, ГИС и т.д. Тестируемые параметры включают время включения или отключения, разницу во времени, время подпрыгивания, количество циклов подпрыгивания, многократные операции, ход, зазор, перебег, перерегулирование, отскок и скорость, с возможностью отображения результатов испытаний и графиков.
HZ-3310B Трёхфазный измеритель сопротивления постоянному току трансформатора
Тестер сопротивления постоянному току трансформаторов является обязательным испытательным пунктом для тестирования полуфабрикатов и готовой продукции на заводе, проведения монтажных и приемо-сдаточных испытаний, а также профилактических испытаний энергетических подразделений в отрасли производства трансформаторов.
HZ-4000A Трассоискатель трубопроводов
HZ-4000A широкополосный трассоискатель является предпочтительным оборудованием, специально предназначенным для обнаружения различных типов трубопроводов для транспортировки нефти (газа), водоснабжения, водоотведения, газа, теплоснабжения, промышленных и т.д., а также различных кабелей для электроснабжения, связи и т.д., используемым такими организациями, как профессиональные службы обнаружения трубопроводов, управления и обслуживания трубопроводов, муниципального планирования и строительства, электроснабжения, строительства и архитектуры.
HZ-B+ Точечный локатор с синхронизацией по звуку и магнитному полю
Сверхтихая шумоподавляющая обработка, отличное качество звука разряда, фон более спокойный, используются контрольные наушники для быстрого и надежного определения места повреждения. Использование сверхтихой технологии и интеллектуальной технологии шумоподавления фона BNR позволяет регулировать громкость импульсного разряда.
HZKS-3 Измеритель температуры вспышки в открытом тигле
Тестер температуры вспышки в закрытом тигле HZBS-3, цветной сенсорный экран вместо клавиатурного управления. Используется для определения значения температуры вспышки в закрытом тигле нефтепродуктов. Применяет передовые зарубежные технологии, удобен и быстр в использовании, имеет интегрированное программное обеспечение с открытой, нечеткой логикой управления, модульную структуру.
HZLY-100A Маслоочиститель
Технические параметры продукции Модель HZLY-70A HZLY-75A Производительность очистки масла ...
HZ-IV Измеритель сопротивления короткого замыкания
Тестер полного сопротивления короткого замыкания низкого напряжения трансформатора применяется для испытаний импеданса нагрузки низкого напряжения во время поставки, капитального ремонта, пробных и приемо-сдаточных испытаний силовых трансформаторов (однофазных или трехфазных).
HZ2151 Анализатор размагничивания силового трансформатора
Прибор может использоваться автономно или в режиме онлайн с персональным компьютером. Использование силовой электронной управляющей технологии позволяет генерировать выходной ток большой величины, выходной ток обладает высокой скоростью реакции, высокой точностью и возможностью плавной регулировки.
HZKM-1 Машина для испытания на износ масла
Включите питание и запустите двигатель. Используйте масляный камень с обычной смазкой, чтобы отполировать втулку, затем протрите ее начисто и остановите двигатель, чтобы удалить любую пленку, которая может повлиять на тест.
HZZL-3 Измеритель поверхностного натяжения
Межмолекулярные силы образуют поверхностное натяжение жидкости. Величина натяжения отражает физико-химические свойства жидкой пробы и является одним из важнейших показателей качества продукции. Межмолекулярные силы образуют поверхностное натяжение жидкости. Величина натяжения отражает физико-химические свойства жидкой пробы и является одним из важнейших показателей качества продукции.
HZ-3110-I Портативный измеритель сопротивления обмоток трансформаторов постоянному току
HZ-3110-I — это высокоточный портативный прибор для быстрого измерения сопротивления обмоток трансформаторов постоянному току. Устройство позволяет контролировать качество пайки обмоток, выявлять межвитковые замыкания и проверять состояние переключателей ответвлений. Прибор отличается высокой степенью автоматизации, имеет функцию автоматического разряда и оснащен сенсорным экраном для удобства управления в полевых условиях.
HZGC-1212A Газовый хроматограф
Газовая хроматография — это методика, используемая для разделения и анализа многокомпонентных смесей. В основном она опирается на различия в температурах кипения, полярности и коэффициентах адсорбции компонентов пробы внутри хроматографической колонки для достижения их разделения. Она позволяет проводить качественный и количественный анализ разделенных компонентов.
Установка для моделирования неисправностей без частичных разрядов
Испытательный трансформатор, свободный от частичных разрядов HZQW-10KVA/50KV Контроллер CZTW-10KVA/220V Разделительный трансформатор GLB-10KVA/200V Связывающий конденсатор OWF-50KV

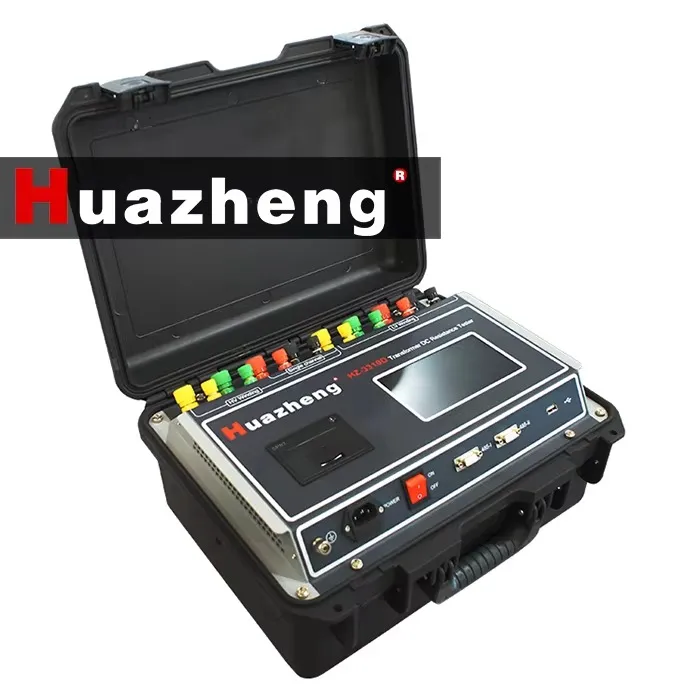

HZ-3310D 10A Трехфазный измеритель сопротивления обмоток трансформаторов постоянному току
