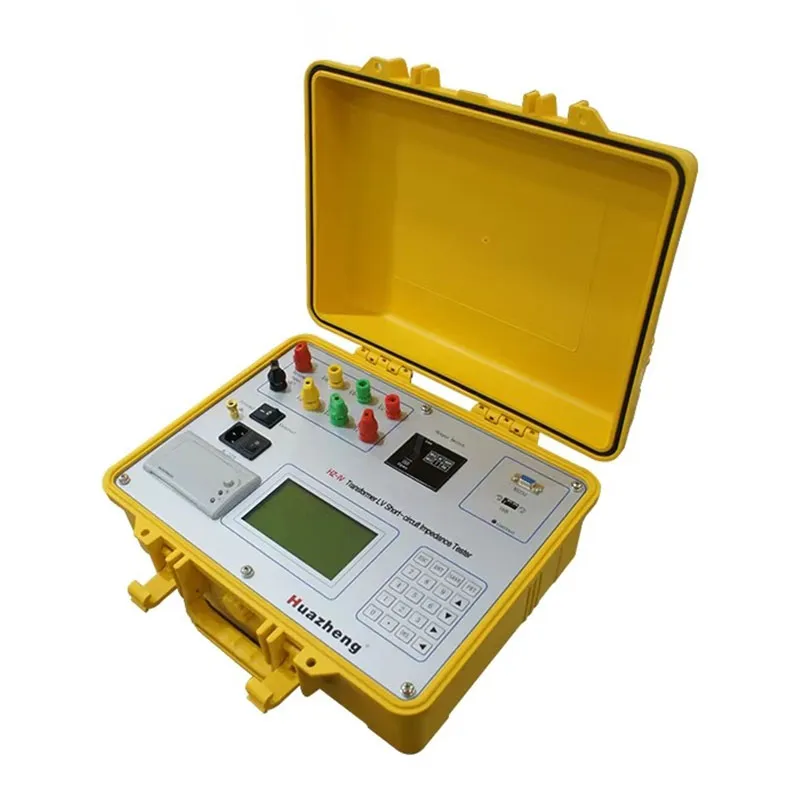

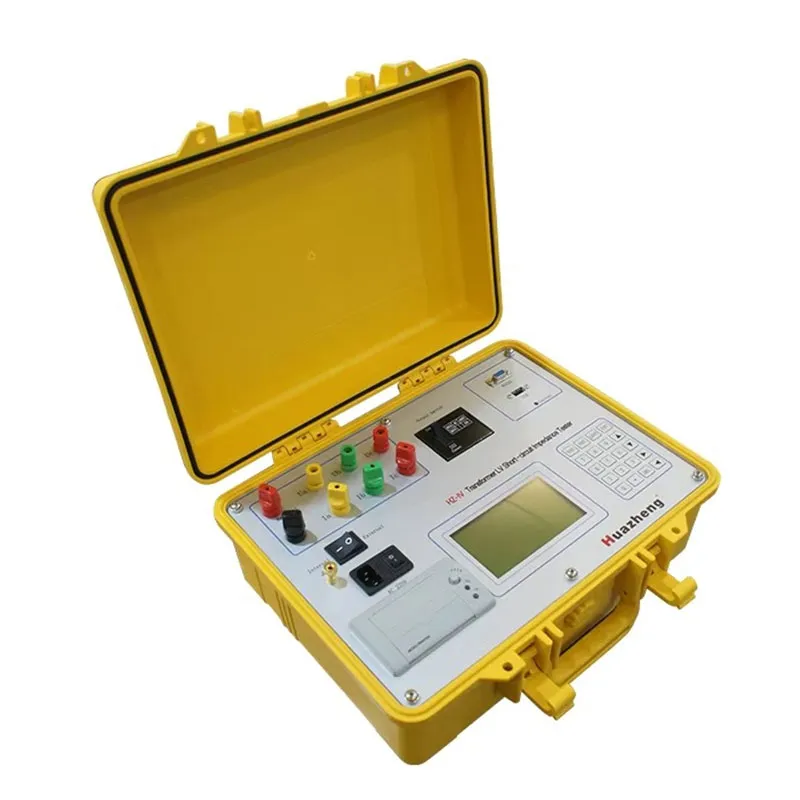

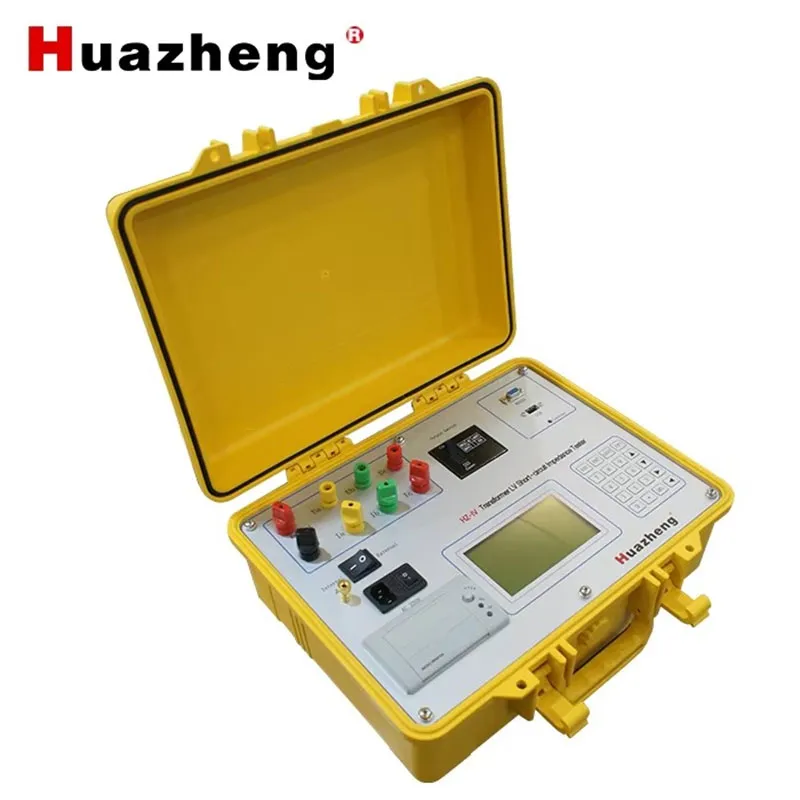

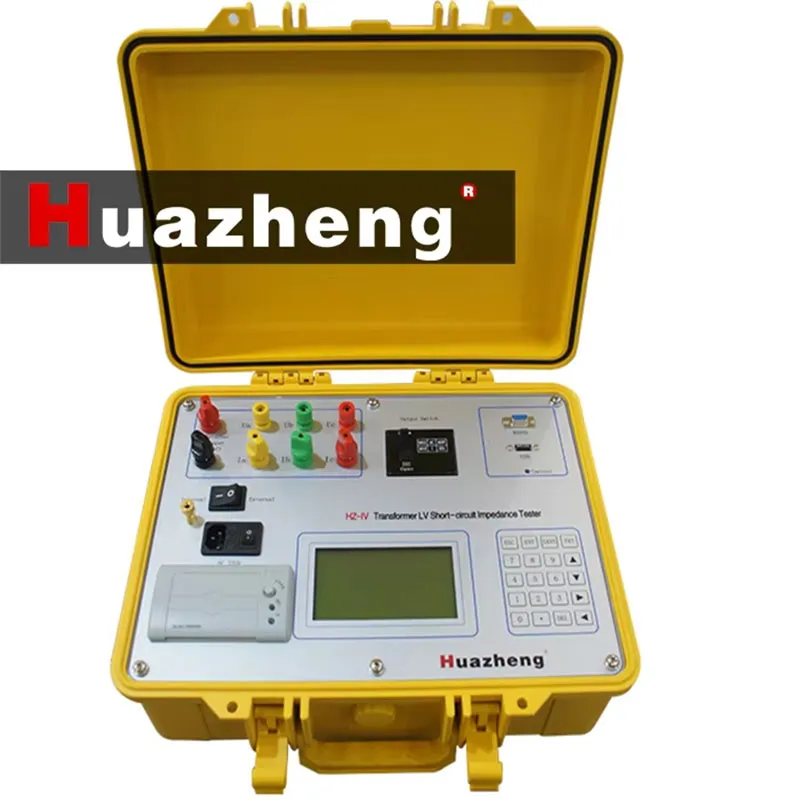

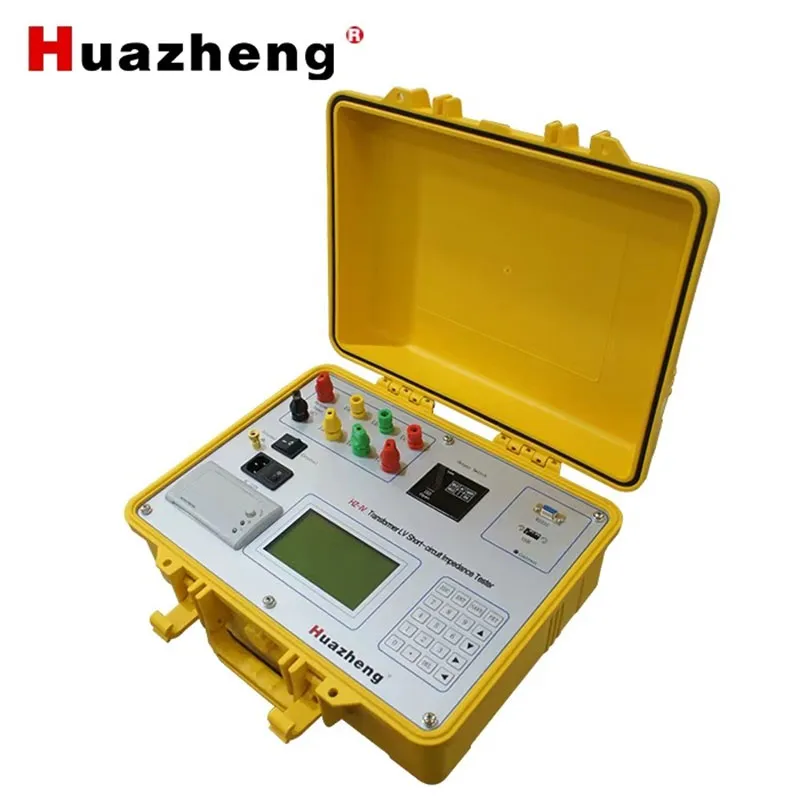

Тестер полного сопротивления короткого замыкания низкого напряжения трансформатора применяется для испытаний импеданса нагрузки низкого напряжения во время поставки, капитального ремонта, пробных и приемо-сдаточных испытаний силовых трансформаторов (однофазных или трехфазных).
Тестер полного сопротивления короткого замыкания низкого напряжения трансформатора применяется для испытаний импеданса нагрузки низкого напряжения во время поставки, капитального ремонта, пробных и приемо-сдаточных испытаний силовых трансформаторов (однофазных или трехфазных).
Он измеряет полное сопротивление короткого замыкания (%) номинального напряжения на месте и сравнивает его со значением, указанным на паспортной табличке, или с заводским значением по умолчанию, чтобы выявить любые дефекты, включая, но не ограничиваясь, смещением или деформацией обмоток из-за токов, возникающих при серьезных повреждениях во время транспортировки, монтажа или эксплуатации после приемо-сдаточных испытаний. (Изменение полного сопротивления короткого замыкания считается значительным, если оно превышает ± 3%, как указано в материалах Китайской международной конференции по распределению электроэнергии 2000 года (“CICED 2000”)).
Тестер полного сопротивления короткого замыкания низкого напряжения трансформатора не снабжен внешним регулятором напряжения и использует режим первичного соединения. Он автоматически начинает трехфазное тестирование и рассчитывает процент погрешности импеданса после ввода параметров, предоставляя наглядные результаты. Это быстрый тестер, который обнаруживает деформацию обмоток трансформаторов на месте.
| Диапазон измерения напряжения: 5~400В | Точность измерения: 0,2 разряда |
| Диапазон измерения тока: 0,1~20А | Рабочее питание: 220В перем. тока ±10% |
| Частота сети: 50Гц | Рабочая температура: -10℃~50℃ |
| Влажность окружающей среды: ≤85% отн. вл. | Вес нетто: 6кг |
1. Тестер питается от низковольтного источника питания 220В перем. тока для автоматической подачи тока на обмотки высокого напряжения AB, BC и CA трансформатора; одновременно собирает данные и автоматически рассчитывает процент погрешности импеданса с наглядными результатами испытаний;
2. Тестер автоматически выполняет трехфазное тестирование в режиме первичного соединения, а не в режиме обратного соединения с испытательным проводом;
3. Тестер позволяет проводить как однофазное, так и трехфазное тестирование как вручную, так и автоматически.
