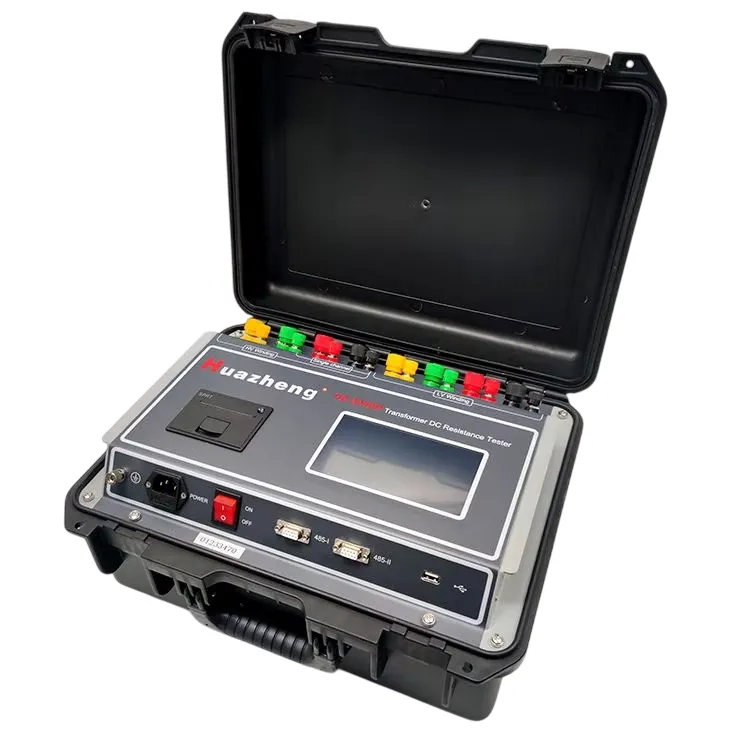

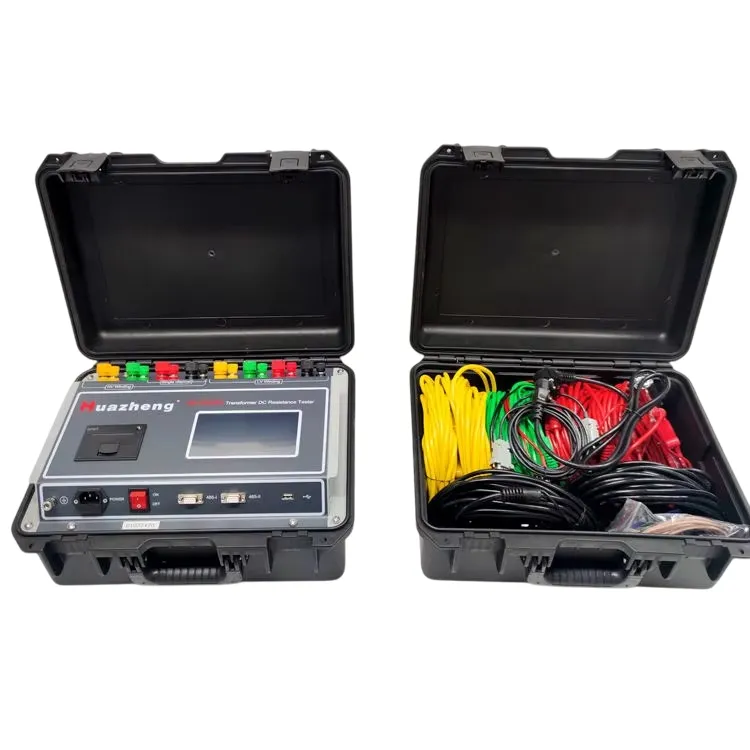

HZ-3340D 40A Трехфазный измеритель сопротивления обмоток трансформаторов постоянному току
HZ-3340D — это мощный интеллектуальный прибор нового поколения, предназначенный для одновременного измерения сопротивления постоянному току трехфазных обмоток силовых трансформаторов большой мощности. Устройство использует инновационную технологию электропитания, обеспечивающую выходной ток до 40 А, что позволяет существенно сократить время испытаний и повысить эффективность диагностики на объектах. Прибор эффективно выявляет такие дефекты, как некачественная сварка, межвитковые замыкания, обрывы жил и неисправности переключателей ответвлений.
Описание
маркер
I. Общее описание
Измерение сопротивления обмоток постоянному току является обязательным этапом при производстве, установке, вводе в эксплуатацию и проведении плановых профилактических испытаний трансформаторов.
HZ-3340D позволяет:
-
Проверить качество выбора материалов и пайки соединений обмоток.
-
Обнаружить ослабление контактных соединений и обрывы жил.
-
Проводить одновременное трехфазное измерение, что в три раза быстрее традиционных однофазных методов.
-
Выполнять переключение ответвлений РПН без предварительной разрядки, обеспечивая непрерывность процесса измерения.
II. Основные технические показатели
| Параметр | Технические характеристики и значения |
| Измерительный ток |
Автоматический, 40 А, 20 А, 10 А, 5 А, 2 А, 1 А, 200 мА, 100 мА, 20 мА |
| Диапазон измерений (Авто) |
0 ～ 200 Ом (3 фазы одновременно: 0 ～ 120 Ом) |
| Диапазон при 40 А |
0 ～ 0,5 Ом (3 фазы одновременно: 0 ～ 0,3 Ом) |
| Диапазон при 20 А |
0,0005 ～ 1,0 Ом (3 фазы одновременно: 0,001 ～ 0,6 Ом) |
| Диапазон при 10 А |
0,001 ～ 2,0 Ом (3 фазы одновременно: 0,002 ～ 1,2 Ом) |
| Диапазон при 20 мА |
10 ～ 20 кОм (только однофазный режим) |
| Точность (Погрешность) |
0,2% ± 0,1 мкОм |
| Минимальное разрешение |
0,01 мкОм |
| Рабочая температура |
-20 ℃ ～ 40 ℃ |
| Электропитание |
AC 220 В ± 10%, 50 Гц ± 1 Гц |
| Габариты |
420 мм (Д) × 320 мм (Ш) × 200 мм (В) |
| Вес устройства |
14,8 кг |
III. Функциональные особенности
-
Трехфазное одновременное измерение: Позволяет одновременно подавать ток на все фазы, что критически важно для экономии времени при работе с крупногабаритными трансформаторами.
-
Высокая стабильность: Система обеспечивает отличную повторяемость результатов и высокую помехоустойчивость в условиях сильных электромагнитных полей.
-
Безопасность персонала: Наличие встроенной функции автоматического разряда и звуковой сигнализации для нейтрализации энергии, накопленной в индуктивности.
-
Интеллектуальное управление: Автоматическая самодиагностика и обработка данных с выводом на дисплей коэффициента разбаланса сопротивлений.
