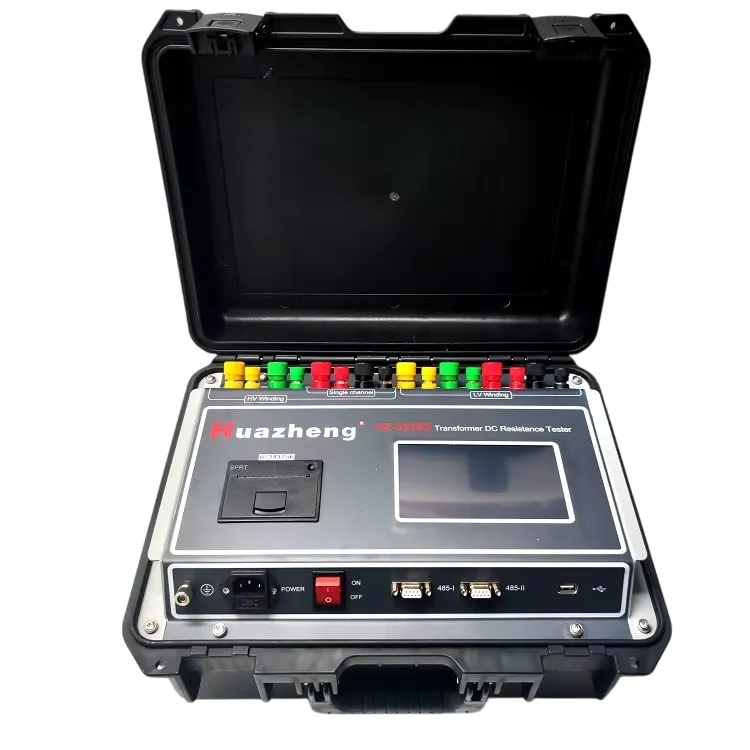

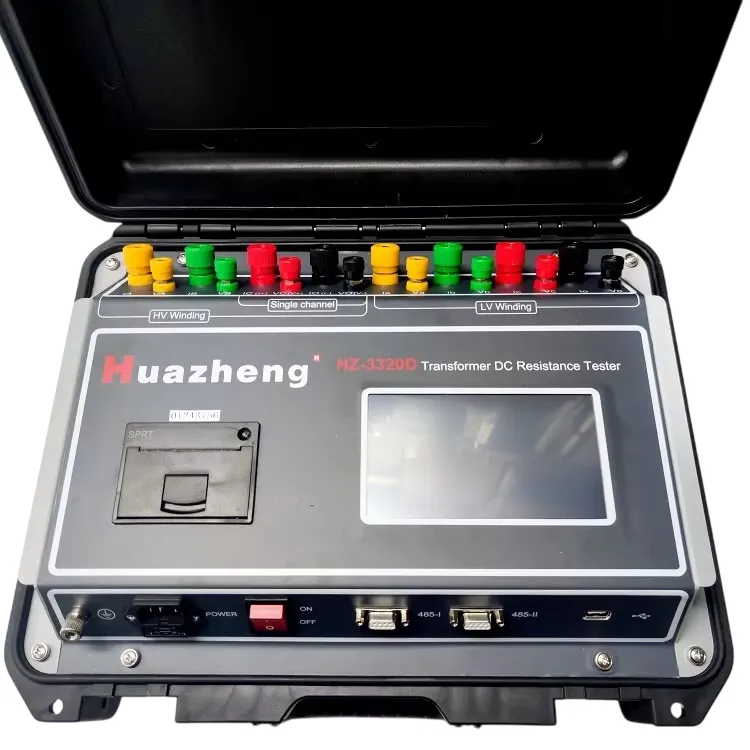

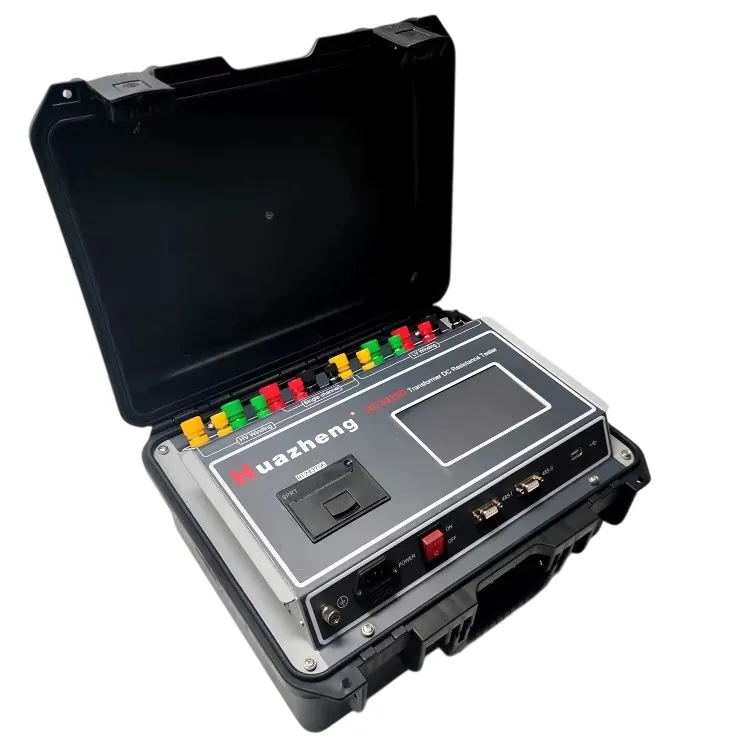

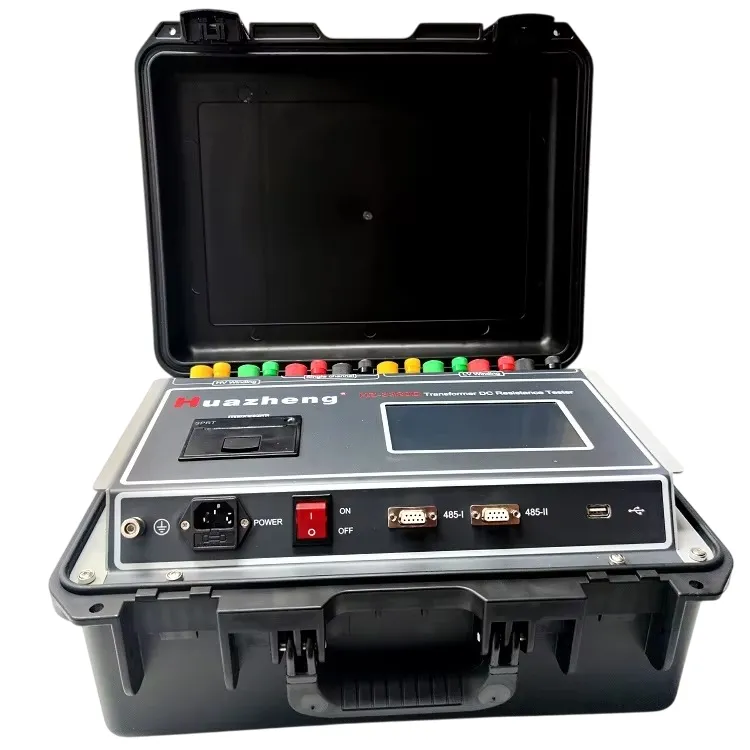

HZ-3320D 20A Трехфазный измеритель сопротивления обмоток трансформаторов постоянному току
HZ-3320D — это интеллектуальный прибор нового поколения, специально оптимизированный для одновременного измерения сопротивления постоянному току трехфазных обмоток силовых трансформаторов большой мощности. Использование инновационной технологии электропитания и микропроцессорного управления позволяет проводить замеры на всех фазах одновременно, сокращая общее время работы в три раза по сравнению с традиционными однофазными методами. Прибор идеально подходит для работы с трансформаторами, оснащенными устройствами РПН (регулирование под нагрузкой), так как позволяет переключать ответвления без предварительной разрядки.
Описание
маркер
I. Общее описание
Измерение сопротивления обмоток постоянному току является обязательным пунктом при производстве (контроль полуфабрикатов и готовых изделий), установке, вводе в эксплуатацию и проведении плановых профилактических испытаний. Данный метод позволяет эффективно выявлять:
-
Ошибки при выборе материала обмоток;
-
Некачественную сварку и пайку соединений;
-
Ослабление контактных соединений;
-
Обрывы жил в многожильных проводах;
-
Скрытые дефекты, возникающие в процессе эксплуатации.
Прибор HZ-3320D обеспечивает высокую стабильность данных, точность и отличную повторяемость результатов, являясь оптимальным решением для полевой диагностики.
II. Технические характеристики
| Параметр | Технические значения и описание |
| Выходной ток | Автоматический, 20 А, 10 А, 3 А, 1 A, 300 мА, 100 мА, 30 мА, 10 мА |
| Диапазон измерений | Авто (30мА-20А): 0 Ом – 600 Ом (3 фазы: 0,001 – 360 Ом) |
| 20 А: 0 Ом – 1,0 Ом (3 фазы: 0,001 – 1,2 Ом) | |
| 10 А: 0,001 Ом – 2,0 Ом (3 фазы: 0,002 – 2,4 Ом) | |
| 3 А: 0,005 Ом – 6,0 Ом (3 фазы: 0,01 – 7,2 Ом) | |
| 1 А: 0,01 Ом – 20 Ом (3 фазы: 0,02 – 24 Ом) | |
| 10 мА: 50 Ом – 20 кОм | |
| Точность (Погрешность) | ±(0,2% + 2 ед. мл. р.) |
| Разрешающая способность | 0,1 мкОм |
| Рабочая температура | -20 ℃ ～ 40 ℃ |
| Влажность среды | < 80% RH (без конденсации) |
| Электропитание | AC 220 В ± 10%, 50 Гц ± 1 Гц |
| Габариты / Вес | 410 мм × 330 мм × 340 мм / 14 кг |
III. Основные функциональные особенности
-
Трехфазное одновременное измерение: Прибор позволяет одновременно подключаться к трем фазам и проводить замеры, что критически важно для экономии времени на объектах с большим количеством ответвлений.
-
Работа с РПН: Возможность регулировки ответвлений без разрядки прибора, что значительно ускоряет процесс снятия характеристик трансформатора.
-
Высокая автоматизация: Микроконтроллер автоматически выполняет самодиагностику, обработку данных и расчет коэффициента разбаланса между фазами.
-
Безопасность и защита: Наличие функции автоматического разряда со звуковой сигнализацией для защиты персонала и оборудования от обратной ЭДС.
-
Удобство интерфейса: Результаты отображаются на четком дисплее, поддерживается сохранение данных в энергонезависимую память и вывод на печать через встроенный принтер.
-
Надежность корпуса: Прочная конструкция, защищенная от вибраций и пыли, что обеспечивает долговечность при частой транспортировке.
