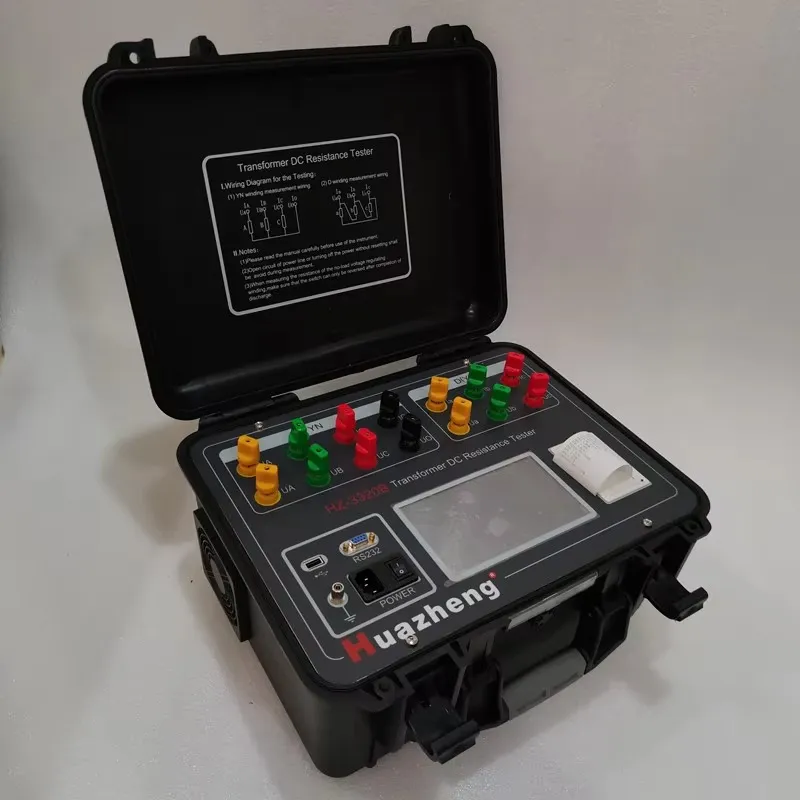

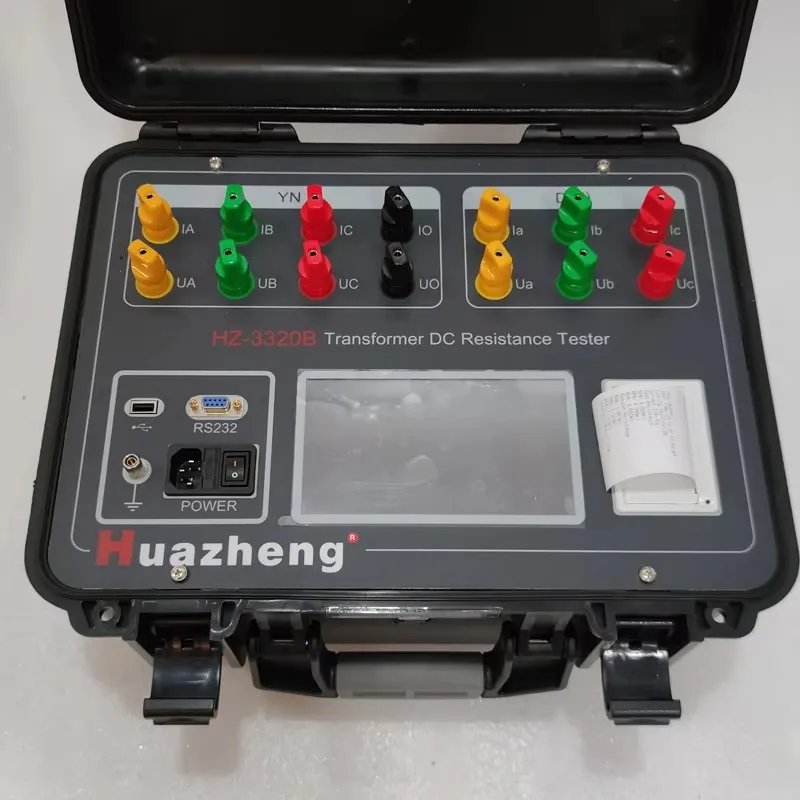

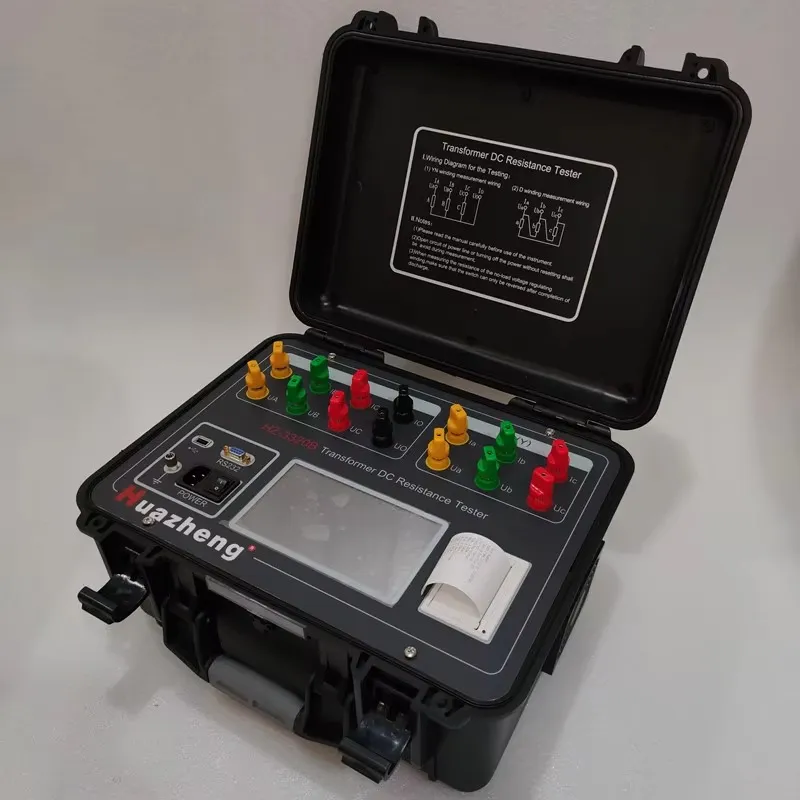

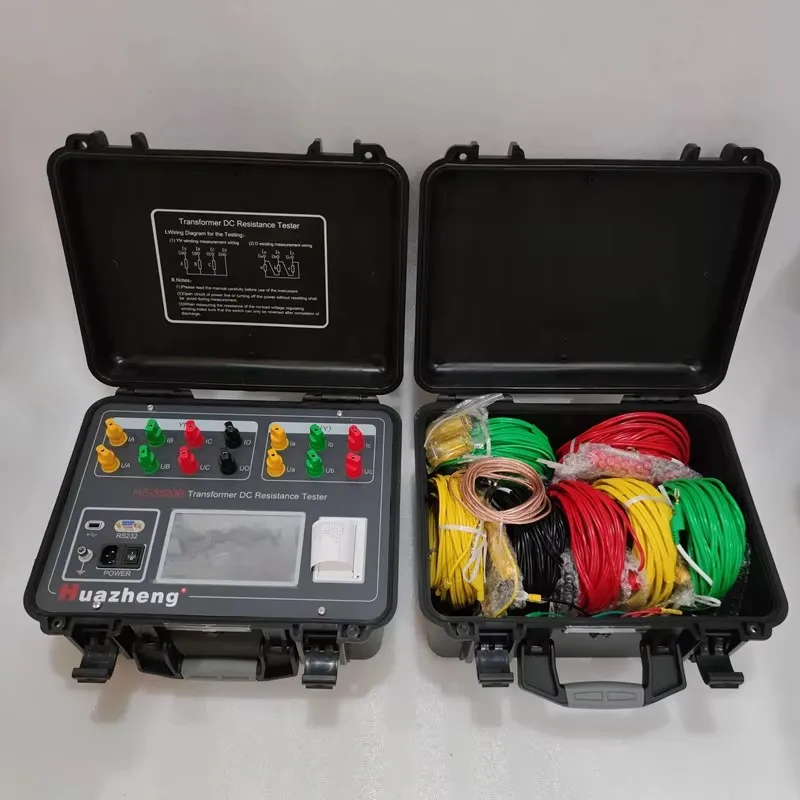

HZ-3320B 20A Трехканальный измеритель сопротивления обмоток трансформаторов постоянному току
HZ-3320B — это высокопроизводительный измерительный прибор, объединяющий функции одновременного трехфазного тестирования, магнитного форсирования (Намагничивание) и размагничивания (Размагничивание). Прибор позволяет одновременно подавать ток на три фазы, проводить независимую выборку тока и напряжения, а также мгновенно отображать значения сопротивления трех фаз и коэффициент их разбаланса. Это инновационное решение значительно сокращает время испытаний и эффективно решает проблему длительных измерений на различных ответвлениях силовых трансформаторов.
Описание
маркер
I. Общее описание
Измерение сопротивления обмоток постоянному току является обязательным пунктом при производстве (испытания полуфабрикатов и готовой продукции), установке, приемо-сдаточных и профилактических испытаниях трансформаторов. Данный метод позволяет эффективно обнаруживать дефекты материалов, некачественную сварку, ослабление соединений, обрывы жил и другие скрытые производственные или эксплуатационные дефекты.
II. Технические характеристики
| Параметр | Значение и описание |
| Выходной ток (Трехфазный режим) |
10A+10A; 5A+5A; 1A+1A; 200mA+200mA; 20mA+20mA |
| Выходной ток (Однофазный режим) |
20A; 10A; 5A; 1A; 200mA; 20mA |
| Диапазон измерений (3 фазы) |
1 мОм ～ 0,6 Ом (10А+10А) 2 мОм ～ 1,2 Ом (5А+5А) 10 мОм ～ 6 Ом (1А+1А) 100 мОм ～ 30 Ом (200мА+200мА) 10 Ом ～ 200 Ом (20мА+20мА) |
| Диапазон измерений (1 фаза) |
0,5 мОм ～ 1 Ом (20А) 1 мОм ～ 2 Ом (10А) 2 мОм ～ 4 Ом (5А) 10 мОм ～ 20 Ом (1А) 100 мОм ～ 100 Ом (200мА) 10 Ом ～ 20 кОм (20мА) |
| Точность (Погрешность) |
±(0,2% + 2 ед. мл. р.) |
| Минимальное разрешение |
0,1 мкОм |
| Электропитание |
AC 220 В ± 10%, 50 Гц ± 1 Гц |
| Рабочая среда |
Температура: -10 ～ 40℃; Влажность: ≤ 80% RH |
| Габариты |
428 мм × 350 мм × 230 мм |
| Вес устройства |
11,2 кг |
III. Ключевые функции
-
Одновременное трехфазное измерение: значительное сокращение времени тестирования за счет одновременной подачи питания на все фазы.
-
Магнитное форсирование (Намагничивание): ускорение процесса стабилизации тока при измерении обмоток большой индуктивности.
-
Функция размагничивания (Размагничивание): нейтрализация остаточной намагниченности сердечника трансформатора после завершения испытаний.
-
Автоматический расчет разбаланса: прибор самостоятельно вычисляет и отображает коэффициент асимметрии сопротивлений между фазами.
