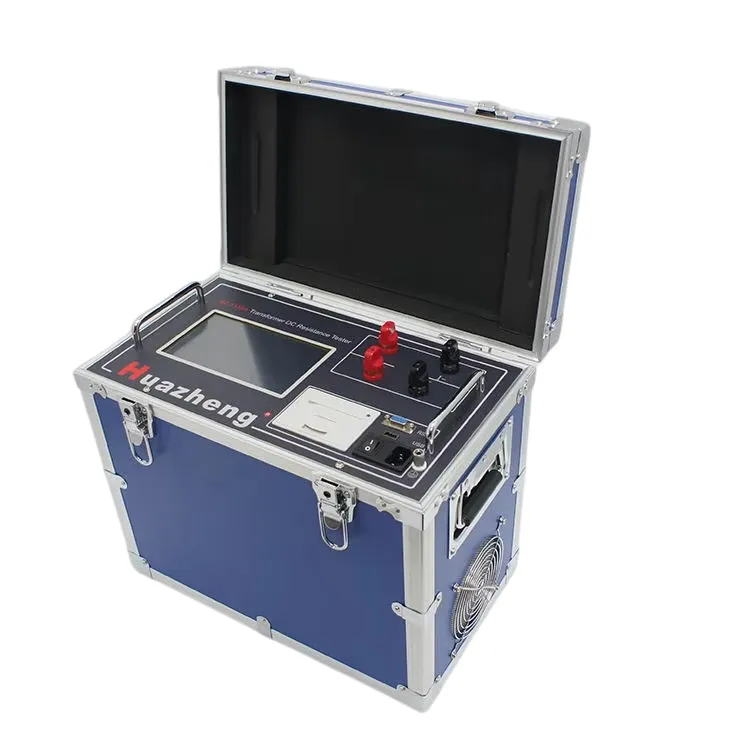

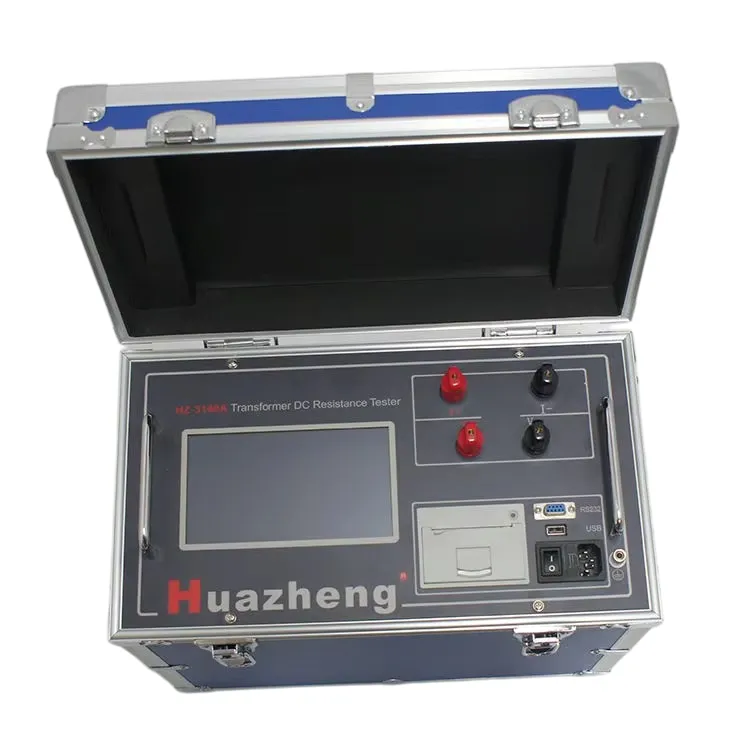

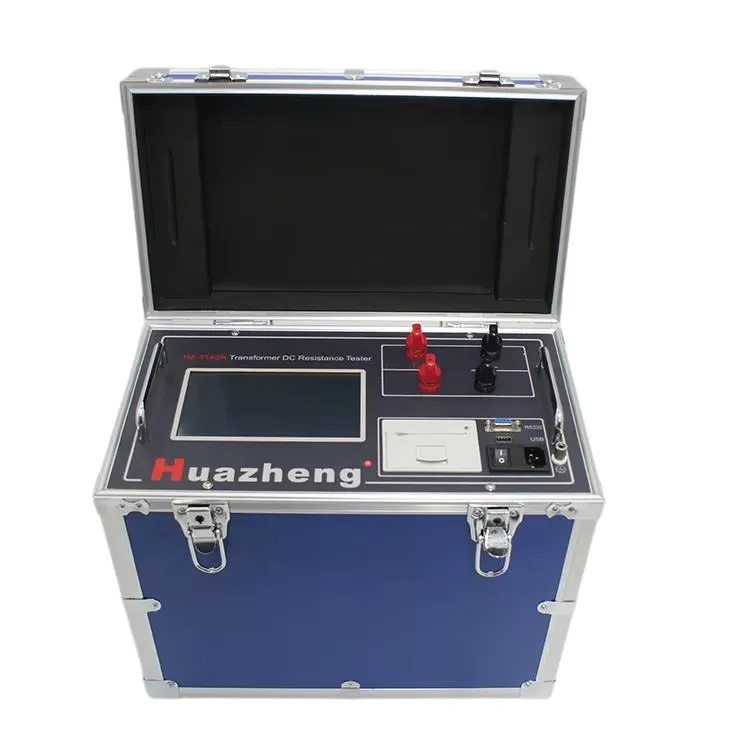

HZ-3140A Измеритель сопротивления обмоток трансформаторов постоянному току (40 А)
Краткая аннотация HZ-3140A — это прецизионный мощный прибор для измерения сопротивления обмоток трансформаторов постоянному току с максимальным током до 40 А. Устройство позволяет быстро проверять качество сварки соединений, выявлять межвитковые замыкания и дефекты переключателей ответвлений. Прибор отличается высокой степенью автоматизации, защитой от помех и функцией автоматической разрядки со звуковой сигнализацией.
Описание
маркер
I. Общее описание
Измерение сопротивления обмоток постоянному току является обязательным пунктом при производстве трансформаторов (испытания полуфабрикатов и готовой продукции), их установке, капитальном ремонте, замене переключателей ответвлений, а также при проведении приемо-сдаточных и профилактических испытаний в электроэнергетическом секторе.
Прибор позволяет решать следующие задачи:
-
Контроль качества сварки и пайки соединений обмоток.
-
Обнаружение межвитковых замыканий в обмотках.
-
Проверка качества контактов переключателя напряжений во всех положениях.
-
Проверка соответствия фактического положения переключателя ответвлений его индикации.
-
Выявление обрывов жил в многожильных проводах при параллельной намотке.
HZ-3140A использует современную технологию электропитания, обеспечивающую большой выходной ток, отличную повторяемость результатов и высокую помехоустойчивость. Система под управлением высокоскоростного микроконтроллера обеспечивает высокую автоматизацию процесса, включая функцию автоматического разряда и аварийной сигнализации при разрядке.
II. Основные технические показатели
| Параметр | Технические характеристики и параметры |
| Измерительный ток |
< 5 мА, 2,5 А, 5 А, 10 А, 20 А, 40 А |
| Диапазон измерений |
50 мкОм ～ 500 мОм (при 40 А) |
|
100 мкОм ～ 1 Ом (при 20 А) |
|
|
500 мкОм ～ 2 Ом (при 10 А) |
|
|
1 мОм ～ 4 Ом (при 5 А) |
|
|
2 мОм ～ 8 Ом (при 2,5 А) |
|
|
10 Ом ～ 20 кОм (при < 5 мА) |
|
| Разрешающая способность |
0,1 мкОм |
| Точность (Погрешность) |
±(0,2% + 2 ед. мл. р.) |
| Дисплей |
ЖК-монитор (отображение до 4 значащих цифр) |
| Память данных |
1000 групп |
| Электропитание |
AC 220 В ± 10 В, 50 Гц ± 1 Гц (предохранитель 10 А) |
| Макс. потребляемая мощность |
1000 Вт |
| Рабочая среда |
Температура: 0 ℃ ～ 40 ℃; Влажность: < 90% RH |
| Габариты |
400 мм (Д) × 225 мм (Ш) × 350 мм (В) |
| Вес |

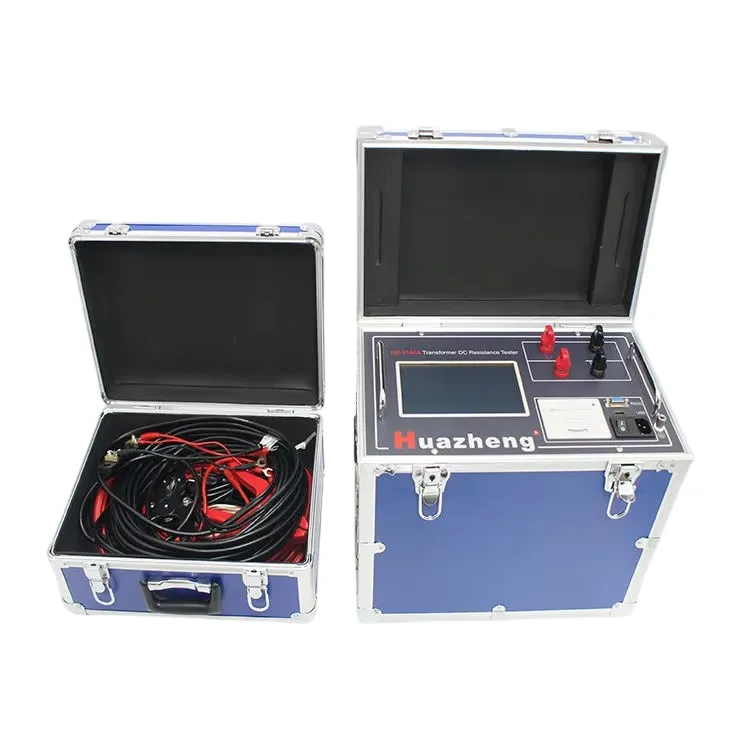

Прибор: 13 кг; Кейс с проводами: 6,5 кг |
